Unser Produktkatalog

Storz-System
Guillemin-System
Kamlok-System
Verlängerungen
Bördelrand-System
Zubehör
Prallschutzmatten-SET
Pelletförderschläuche

Storz-System

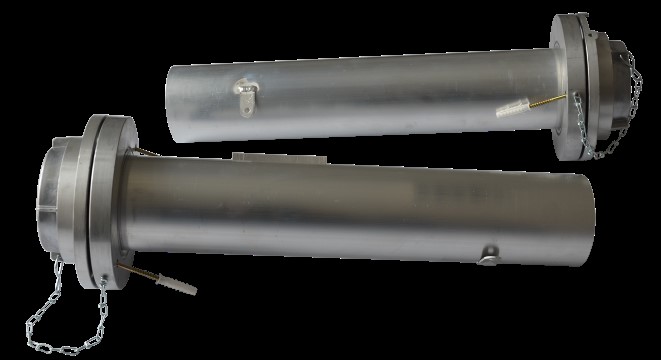

Storz-SET mit Verdrehschutz und Erdungslasche

Storz-SET mit Verdrehschutz und Erdungslasche

  • SSG-V-B – Set (verpackt im Karton), bestehend aus:
  • 2 - Alurohre DN100, L = 500 mm, mit Verdrehschutz und Erdungslasche
  • 2 - A-Festkupplungen ohne Gewinde, angeschweißt am Alurohr
  • 2 - A-Blindkupplungen, belüftbar 30 cm²
Material Aluminium
Dimension DN100

Varianten

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] kg/Set
17573 SSG-V-B (Gerade) 100 500 5

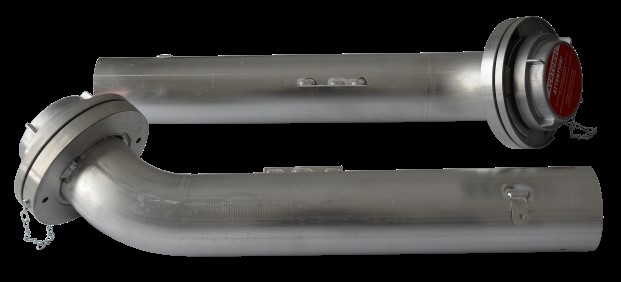

17574 SSB-45-V-B (45° Bogen) 100 500 6

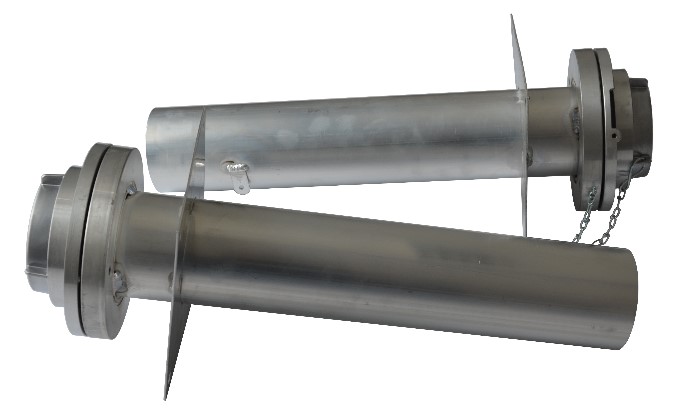

Storz-SET mit Flanschplatte und Erdungslasche

Storz-SET mit Flanschplatte und Erdungslasche

  • SSG-F-B – Set (verpackt im Karton), bestehend aus:
  • 2 - Alurohre DN100, L = 500 mm, mit Flanschplatte (200x200x2 mm) and Erdungslasche
  • 2 - A-Festkupplungen ohne Gewinde, angeschweißt am Alurohr
  • 2 - A-Blindkupplungen, belüftbar 30 cm²
Material Aluminium
Dimension DN100

Varianten

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] kg/Set
17563 SSG-F-B (Gerade) 100 500 5

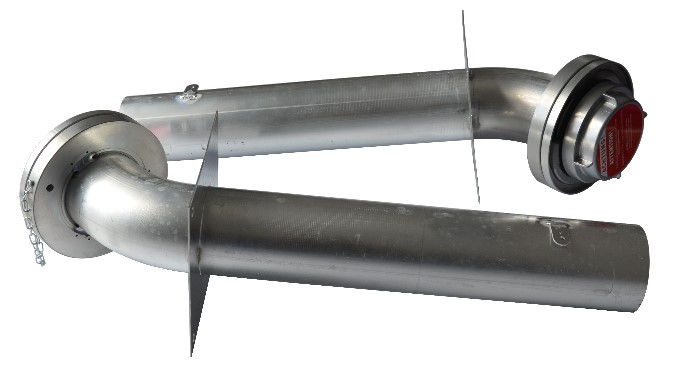

17564 SSB-45-F-B (45° Bogen) 100 500 6

Guillemin-System

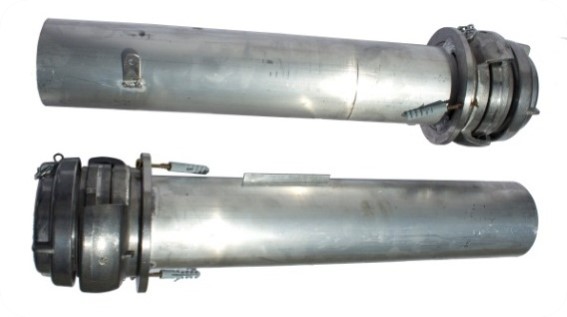

Guillemin-SET mit Verdrehschutz und Erdungslasche

Guillemin-SET mit Verdrehschutz und Erdungslasche

  • GSG-V-B – Set (verpackt im Karton), bestehend aus:
  • 2 - Alurohre DN100, L = 500 mm, mit Verdrehschutz und Erdungslasche
  • 2 - Guillemin Festkupplungen ohne Gewinde, angeschweißt am Alurohr
  • 2 - Guillemin Blindkupplungen, belüftbar 30 cm²
Material Aluminium
Dimension DN100

Varianten

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] kg/Set
17581 GSG-V-B (Gerade) 100 500 5

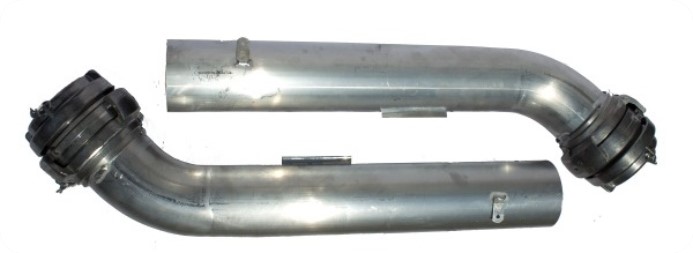

17582 GSB-45-V-B (45° Bogen) 100 500 6
Guillemin-SET mit Flanschplatte und Erdungslasche

Guillemin-SET mit Flanschplatte und Erdungslasche

  • GSG-F-B – Set (verpackt im Karton), bestehend aus:
  • 2 - Alurohre DN100, L = 500 mm, mit Flanschplatte (200x200x2 mm) und Erdungslasche
  • 2 - Guillemin Festkupplungen ohne Gewinde, angeschweißt am Alurohr
  • 2 - Guillemin Blindkupplungen, belüftbar 30 cm²
Material Aluminium
Dimension DN100

Varianten

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] kg/Set
17629 GSG-F-B (Gerade) 100 500 5,7

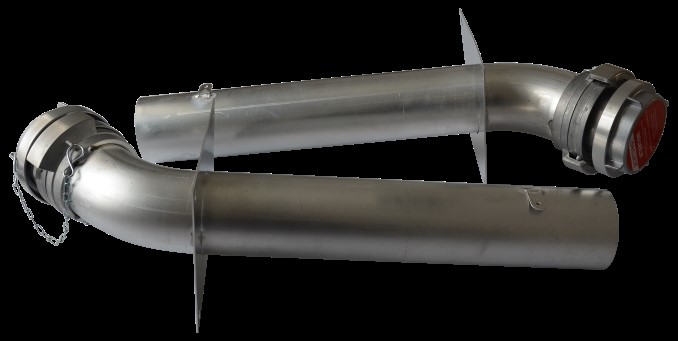

17628 GSB-45-F-B (45° Bogen) 100 500 5,7

Kamlok-System

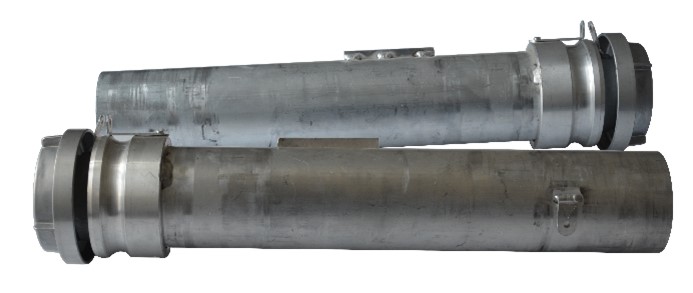

Kamlok-SET mit Verdrehschutz und Erdungslasche

Kamlok-SET mit Verdrehschutz und Erdungslasche

  • KSG-V-B – Set (verpackt im Karton), bestehend aus:
  • 2 - Alurohre DN100, L = 500 mm, mit Verdrehschutz und Erdungslasche
  • 2 - Kamlok Festkupplungen ohne Gewinde, angeschweißt am Alurohr
  • 2 - Kamlok Blindkupplungen, belüftbar 30 cm²
Material Aluminium
Dimension DN100

Varianten

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] kg/Set
14408 KSG-V-B (Gerade) 100 500 4,2

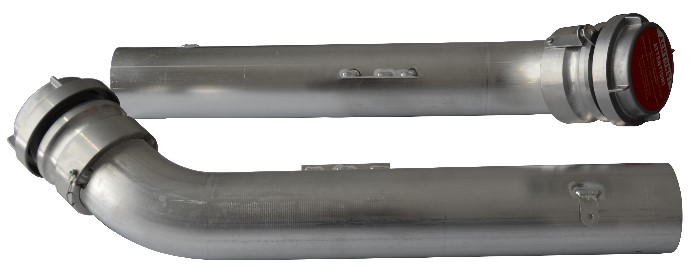

14409 KSB-45-V-B (45° Bogen) 100 500 5,2

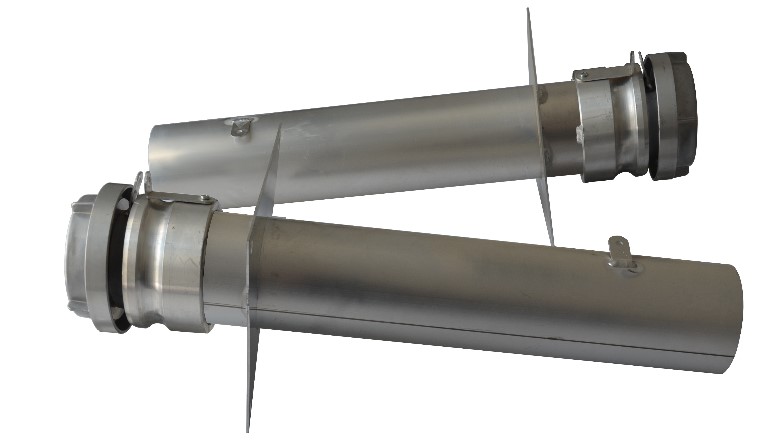

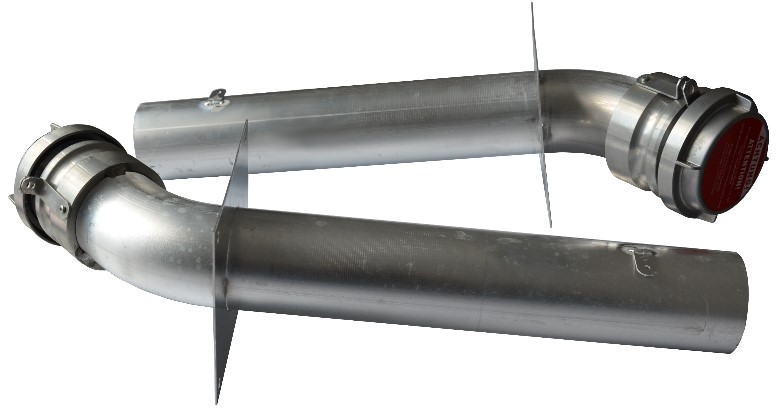

Kamlok-SET mit Flanschplatte und Erdungslasche

Kamlok-SET mit Flanschplatte und Erdungslasche

  • KSG-F-B – Set (verpackt im Karton), bestehend aus:
  • 2 - Alurohre DN100, L = 500 mm, mit Flanschplatte 200x200x2 mm und Erdungslasche
  • 2 - Kamlok Festkupplungen ohne Gewinde, angeschweißt am Alurohr
  • 2 - Kamlok Blindkupplungen, belüftbar 30 cm²
Material Aluminium
Dimension DN100

Varianten

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] kg/Set
14410 KSG-F-B (Gerade) 100 500 4,7
14411 KSB-45-F-B (45° Bogen) 100 500 5,7

Verlängerungen

Verlängerungen ALU-Stecksystem, gerade und gebogen

  • AVG – Alu-Verlängerung mit integrierter Muffe, inklusive Dichtung zur staubfreien Verwendung *(patentrechtlich geschützt)*
Material Aluminium

Gerade

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] kg/Stk.

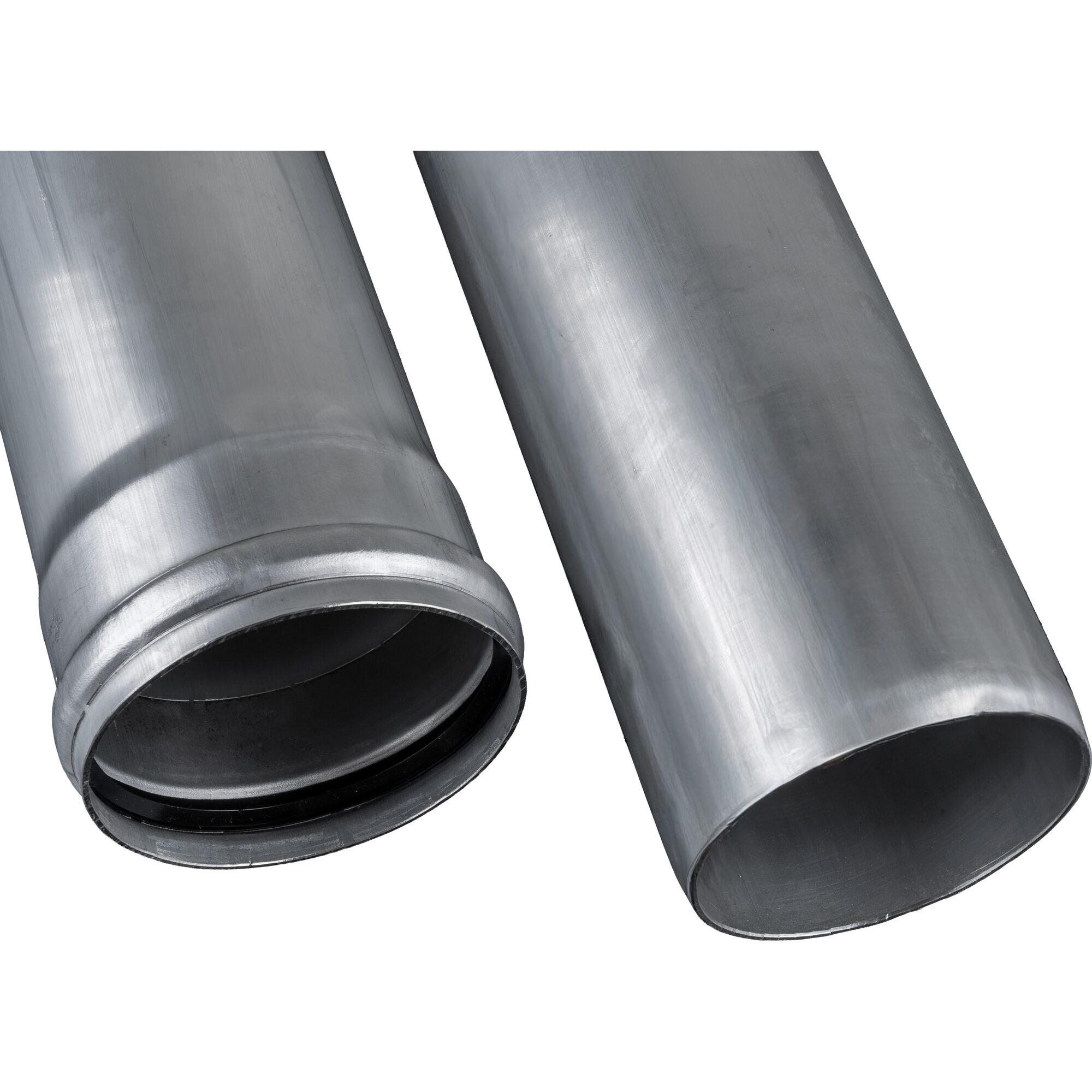

17477 AVG-0,5 100 500 0,9

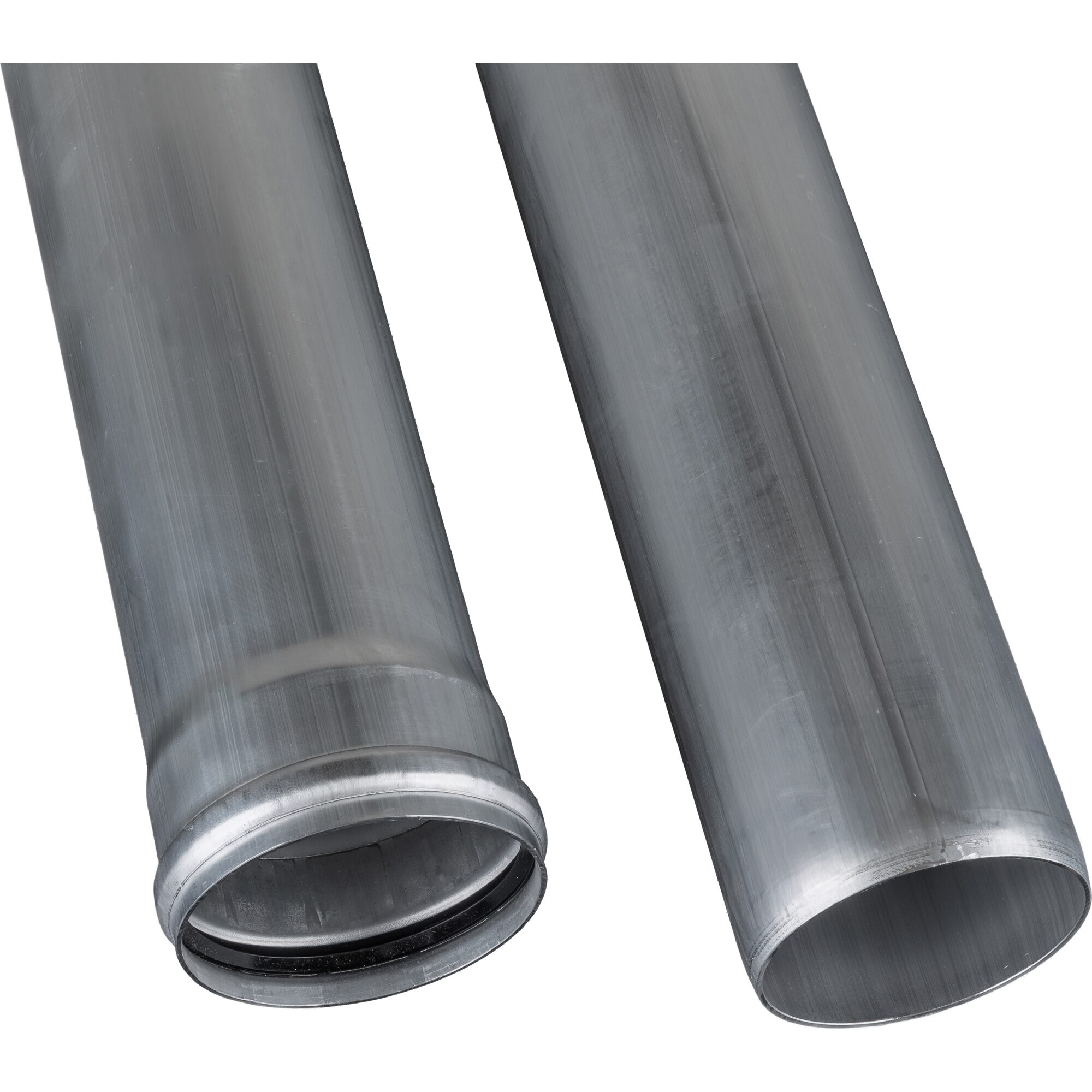

17478 AVG-1 100 1000 1,75
17484 AVG-1,5 100 1500 2,18

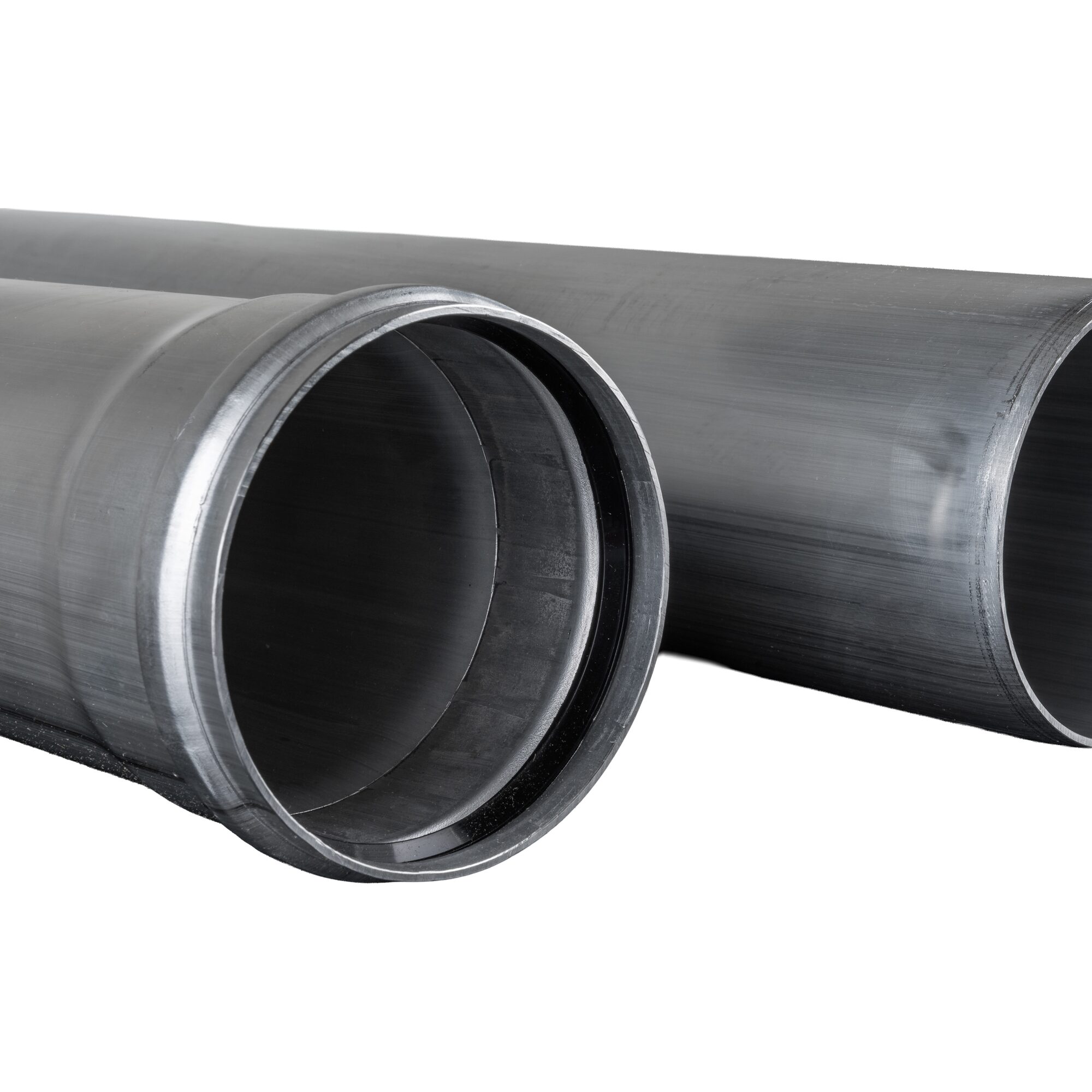

17485 AVG-2 100 2000 2,84
17518 AVG-3 100 3000 4,36

Bögen

Bild Art Nr. Type Bogen [°] Dimension [mm] kg/Stk.

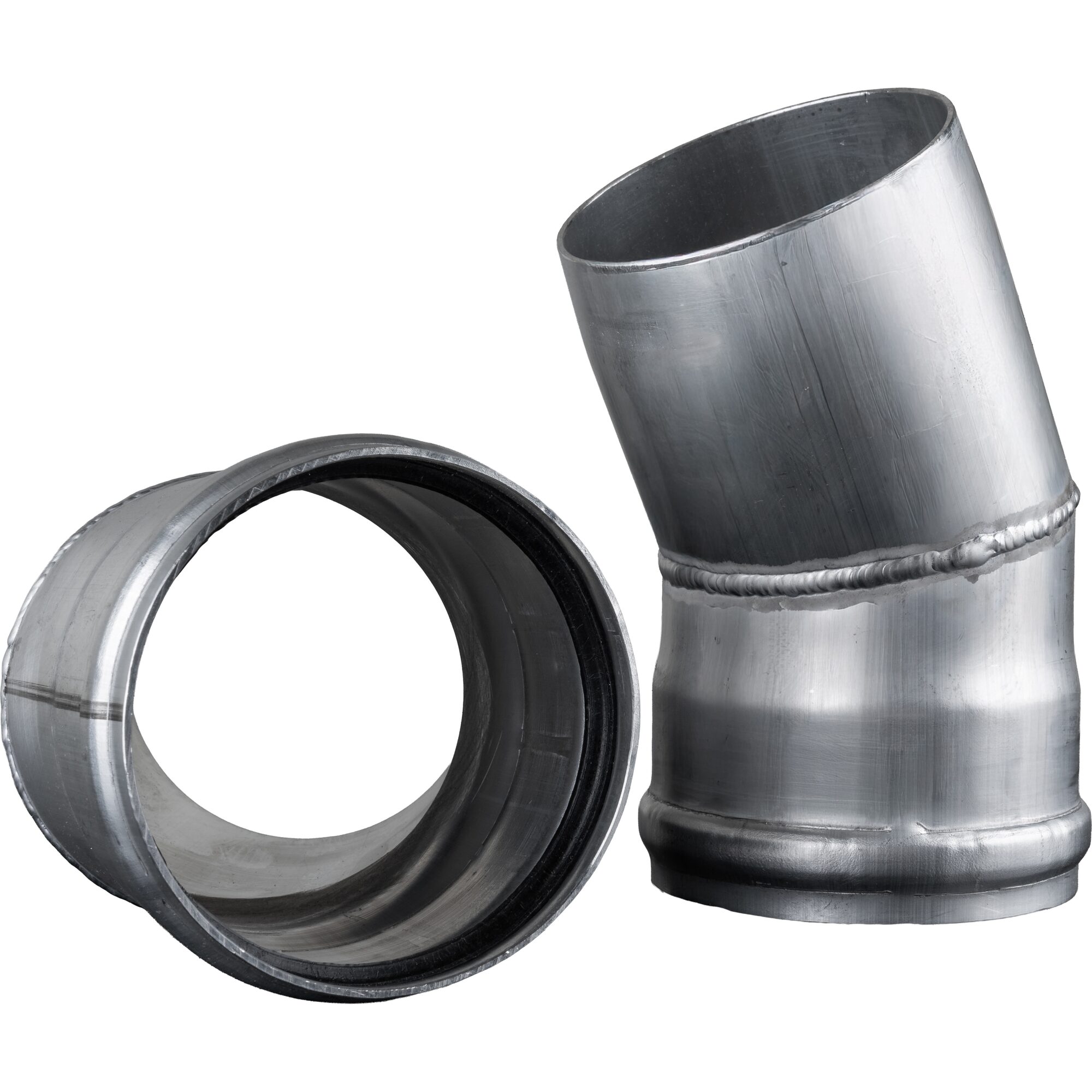

17486 AVB-15 geschweißt 15 100 0,23

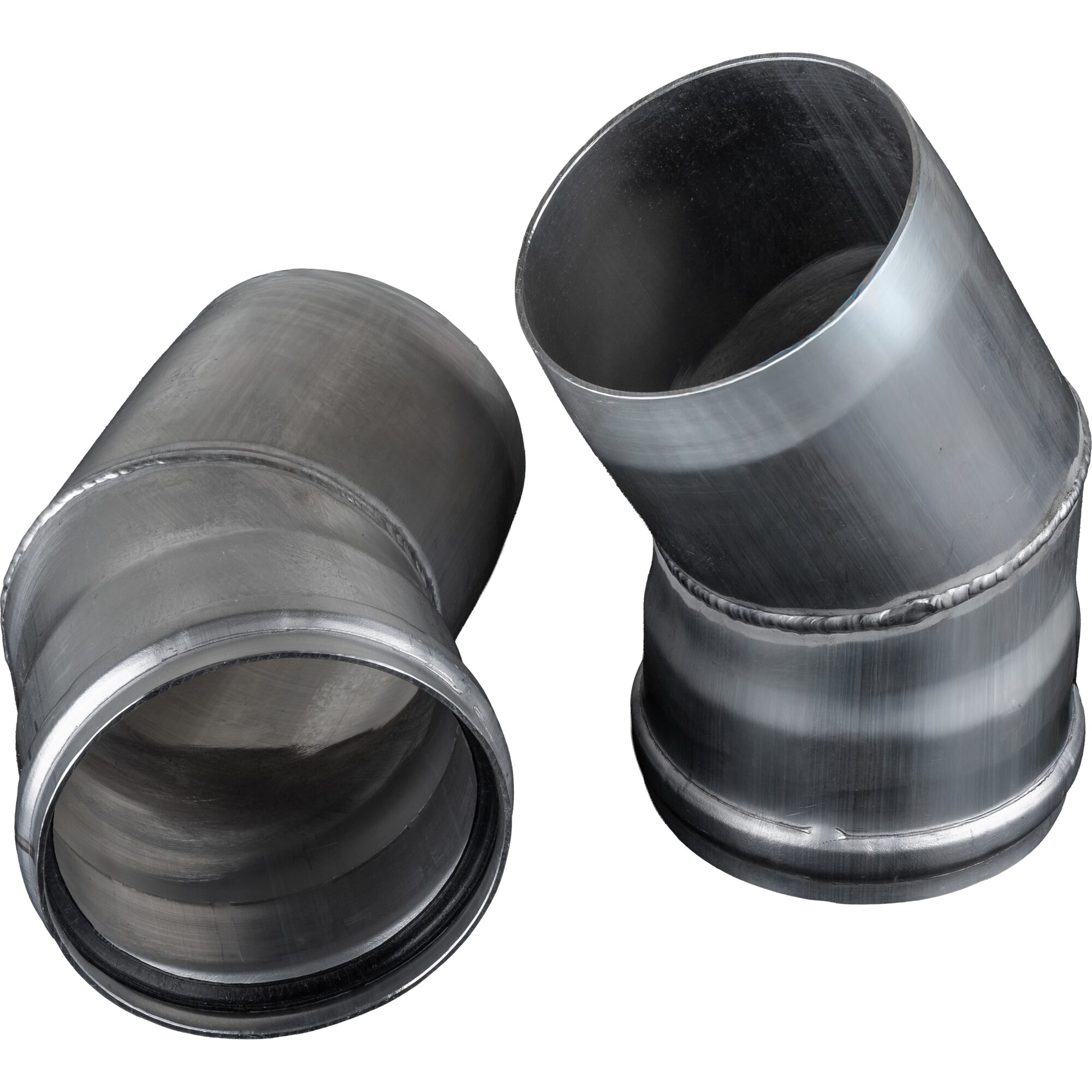

17487 AVB-30 geschweißt 30 100 0,25

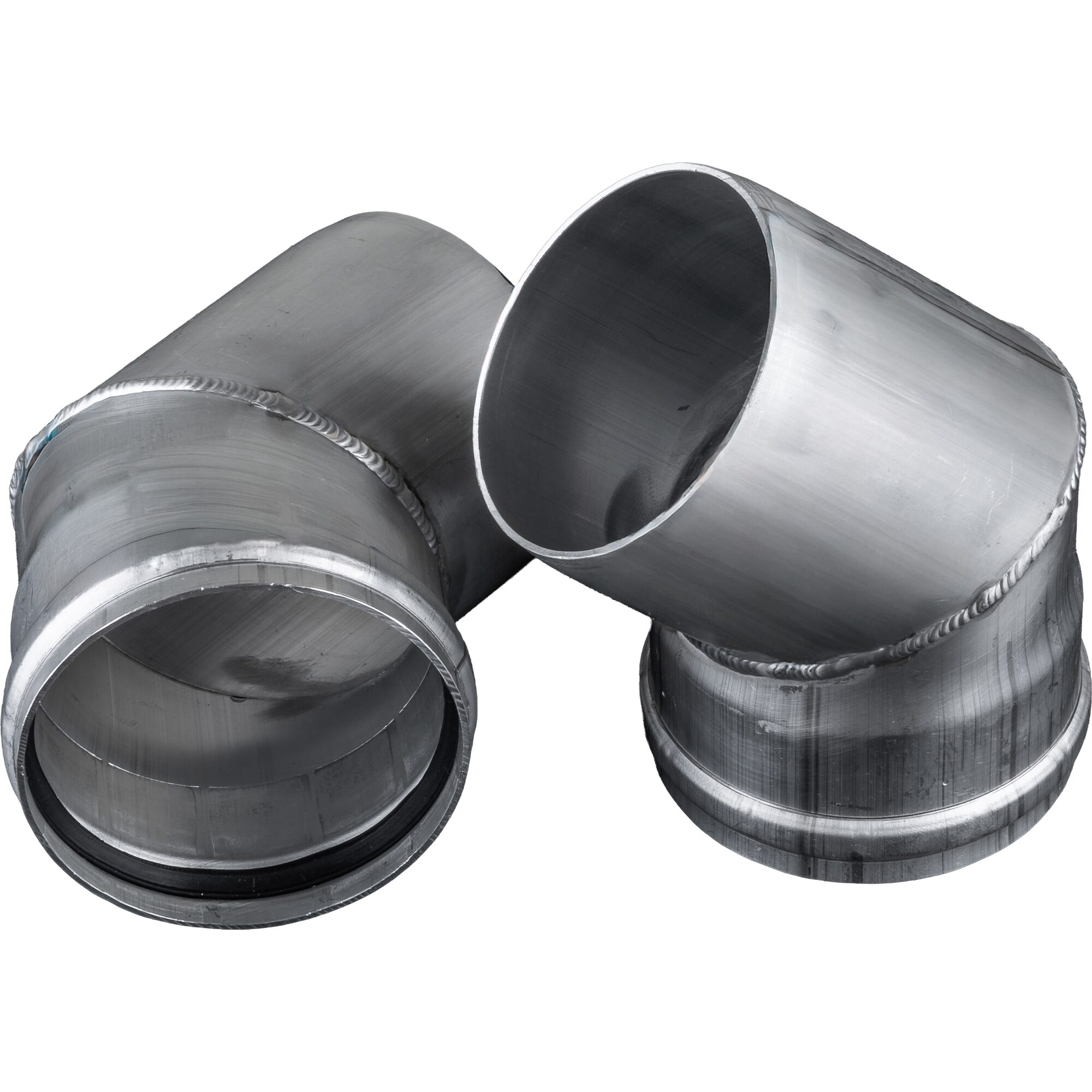

17479 AVB-45 geschweißt 45 100 0,375

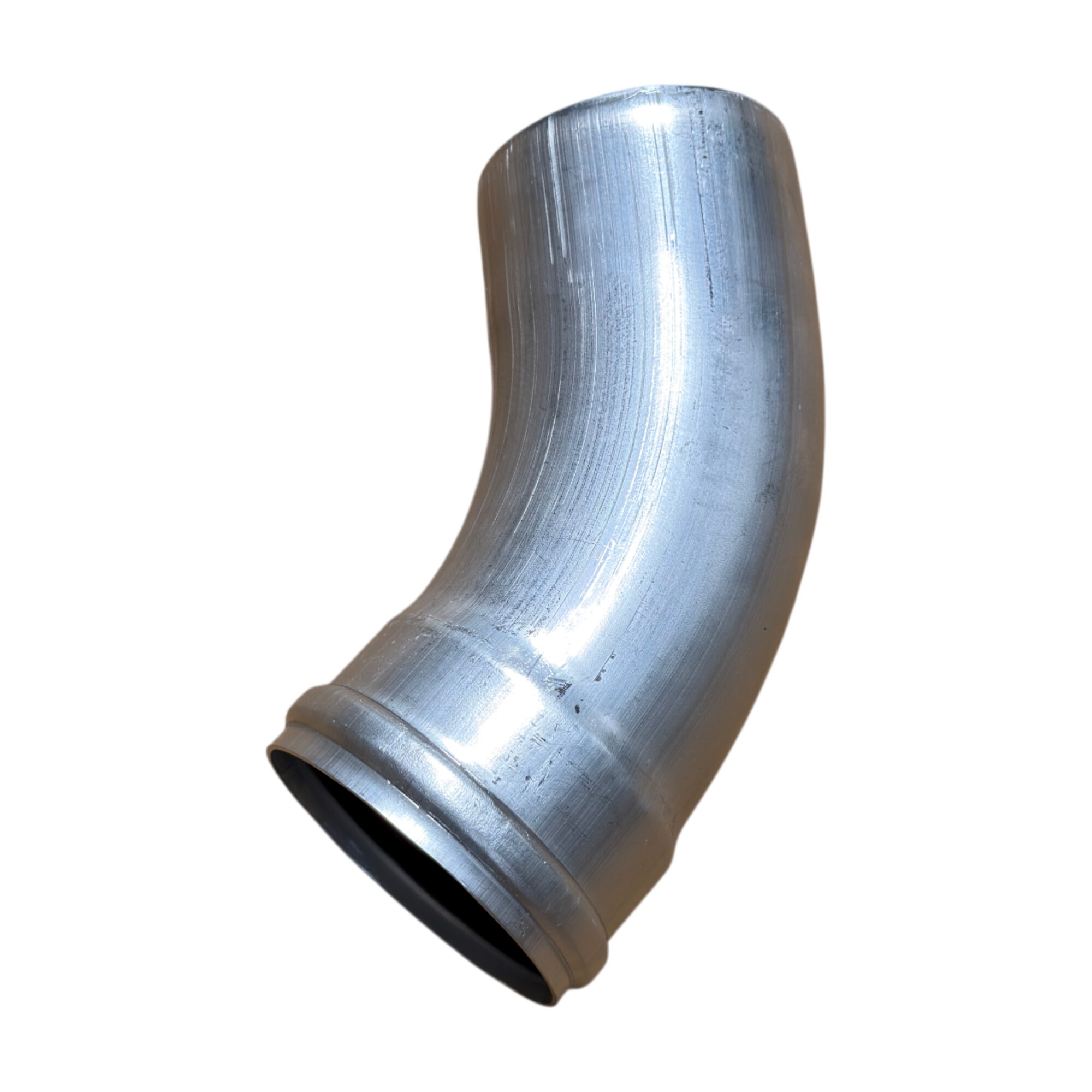

17481 AVB-45 gezogen 45 100 0,375
17461 AVB-90 geschweißt 90 100 0,75

Bördelrand-System

Verlängerungen Stahl-Bördelrandrohr, gerade

  • Stahlrohr verzinkt DN100, mit beidseitigem Bördelrand.
  • Variante "Gerade mit Flansch" inkl. Flanschplatte 200x200x2 mm.
Material Stahl verzinkt
Dimension DN100

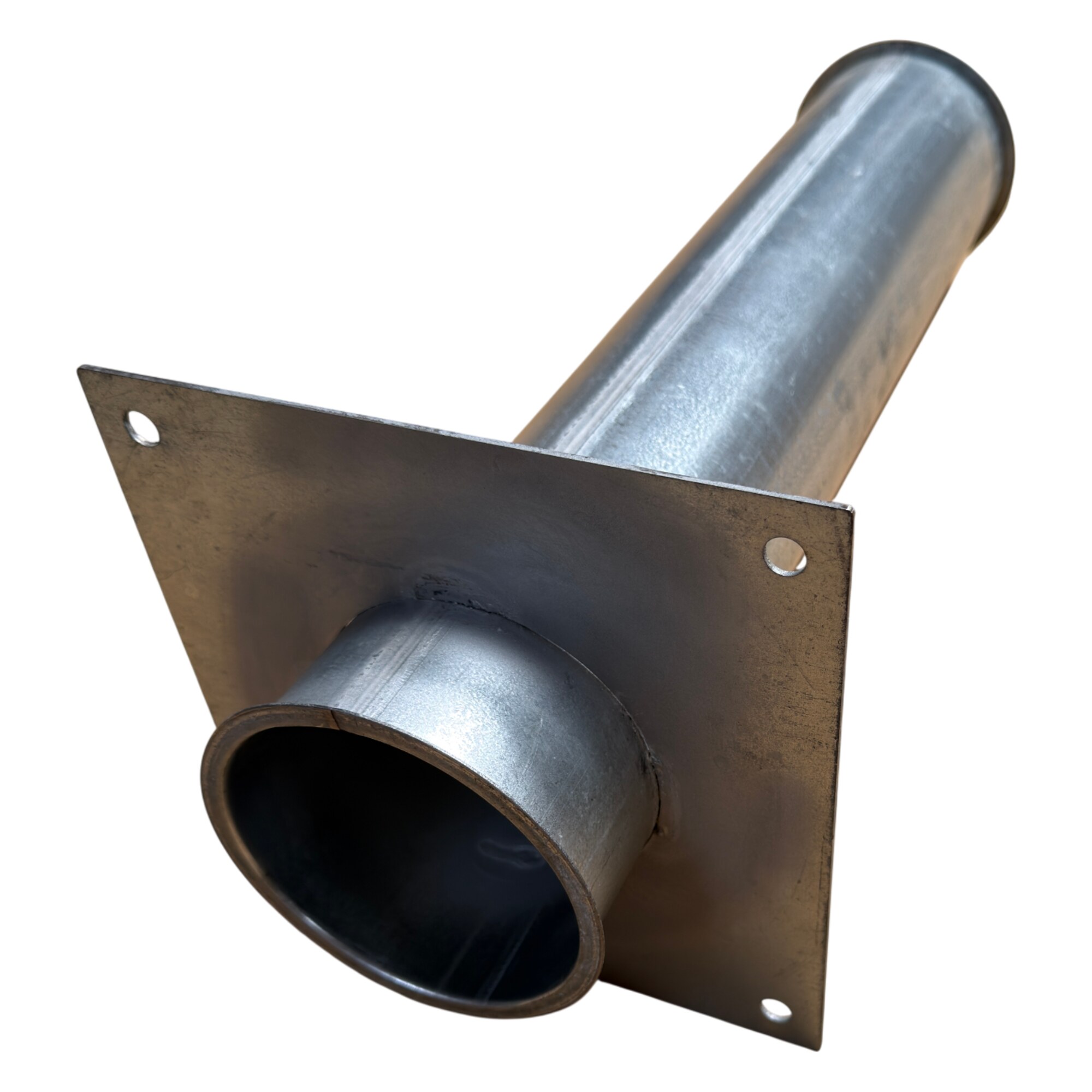

Gerade mit Flansch

Art Nr. Type Dimension [mm] Rohrlänge [mm] Wandstärke [mm] kg/Stk.
14545 BRG-F-100-500-1-2-V 100 500 1 1,6

Gerade

Bild Art Nr. Type Dimension [mm] Rohrlänge [mm] Wandstärke [mm] kg/Stk.

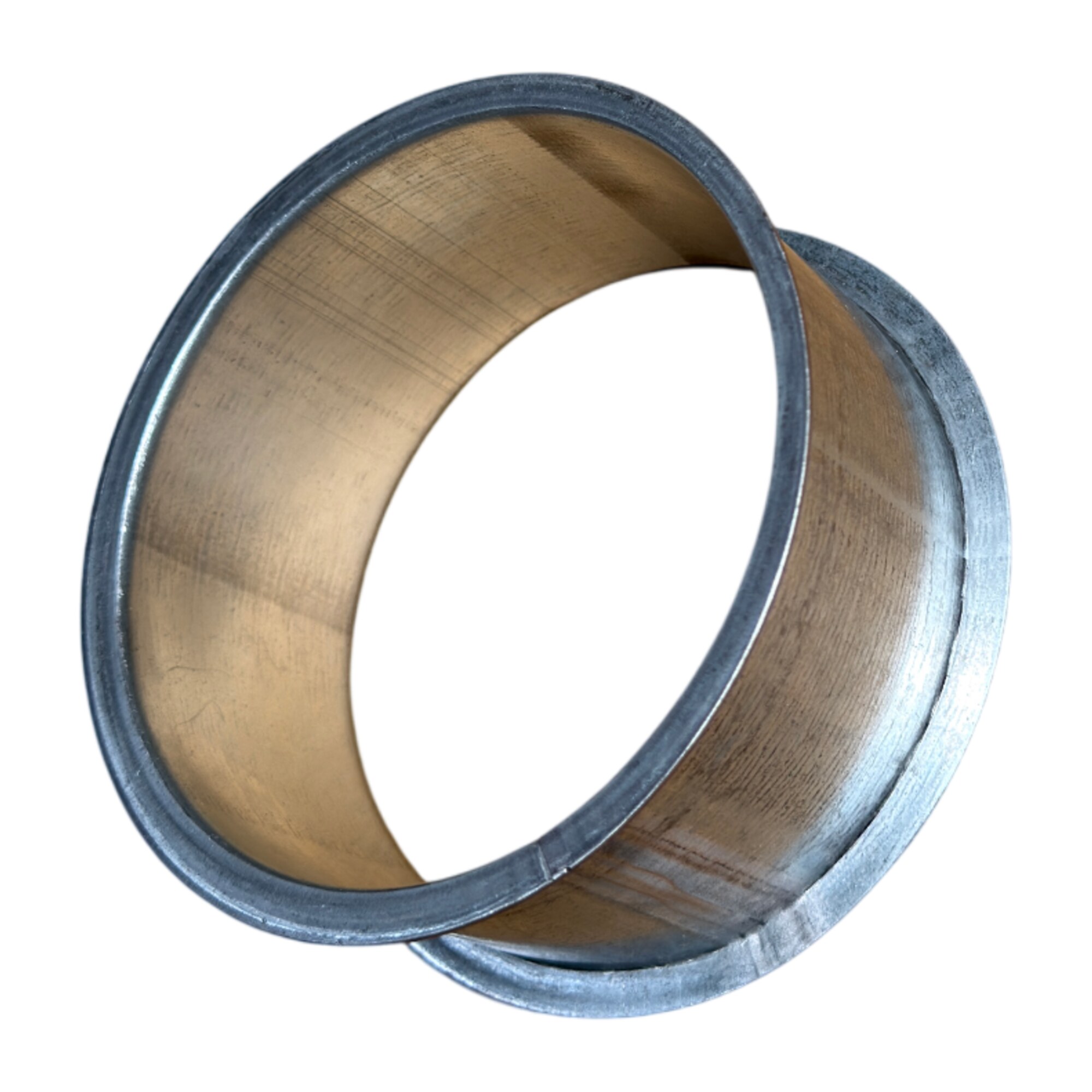

14540 BRG-100-50-1-2-V 100 50 1 0,13

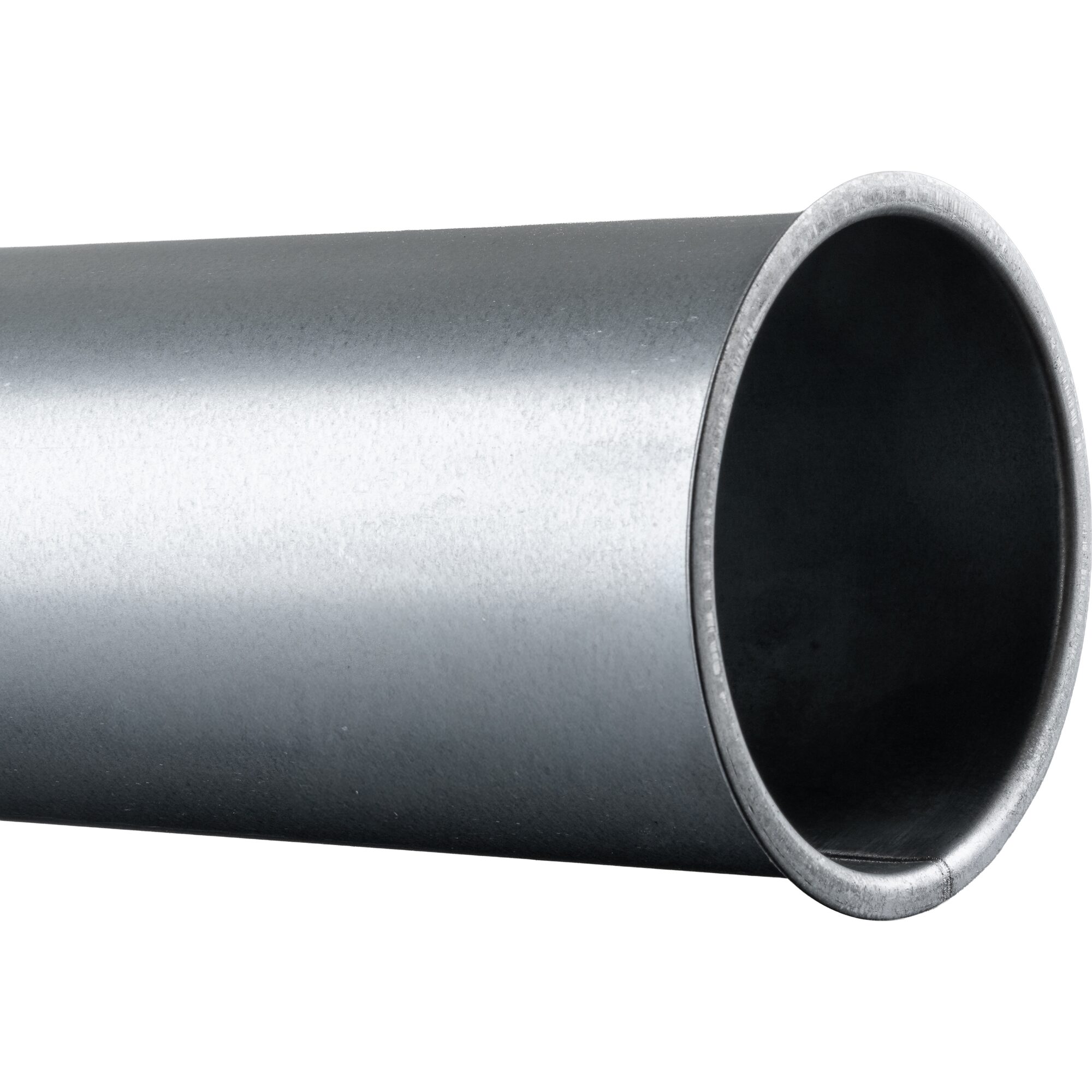

14541 BRG-100-200-1-2-V 100 200 1 0,55

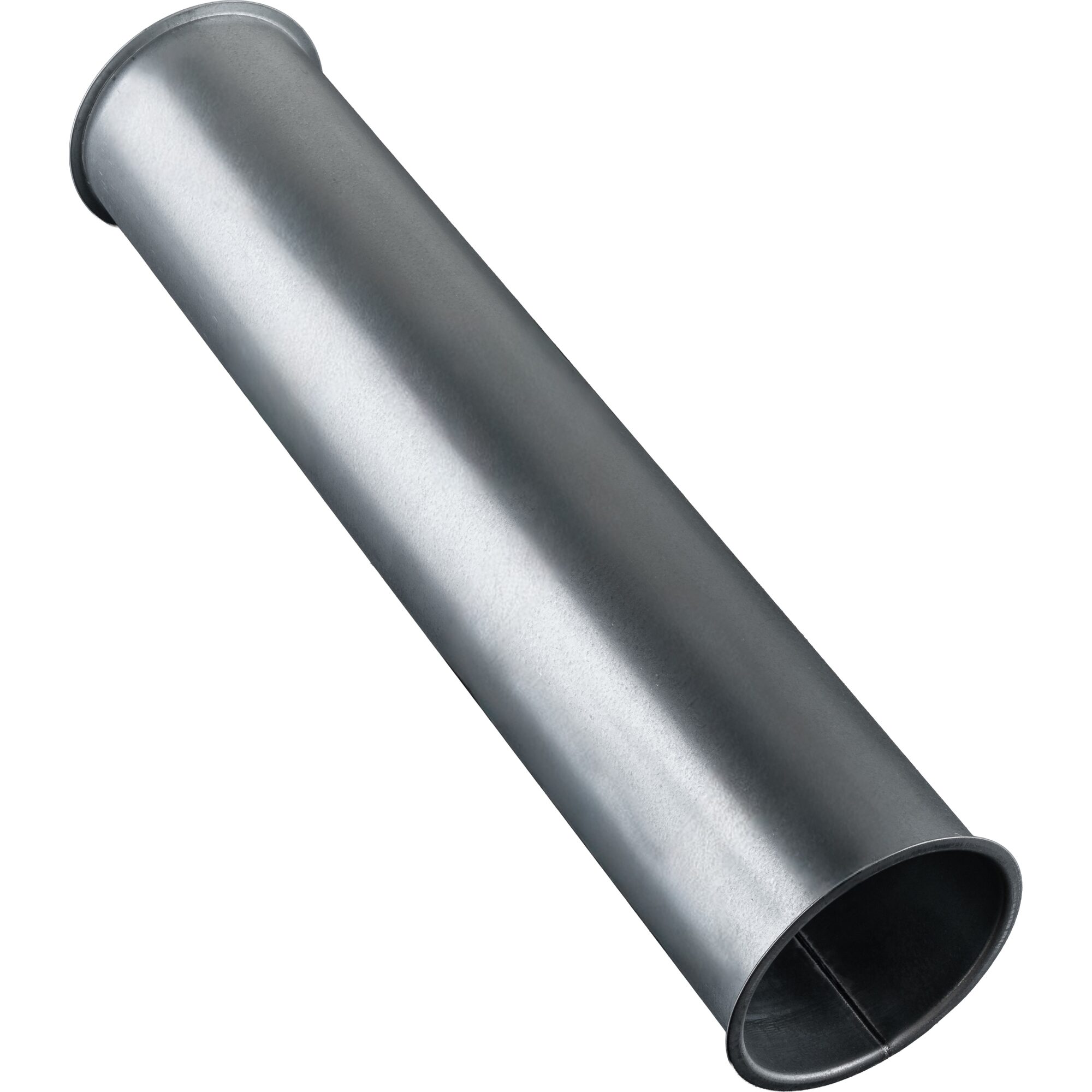

14542 BRG-100-500-1-2-V 100 500 1 1,37
14543 BRG-100-1000-1-2-V 100 1000 1 2,7

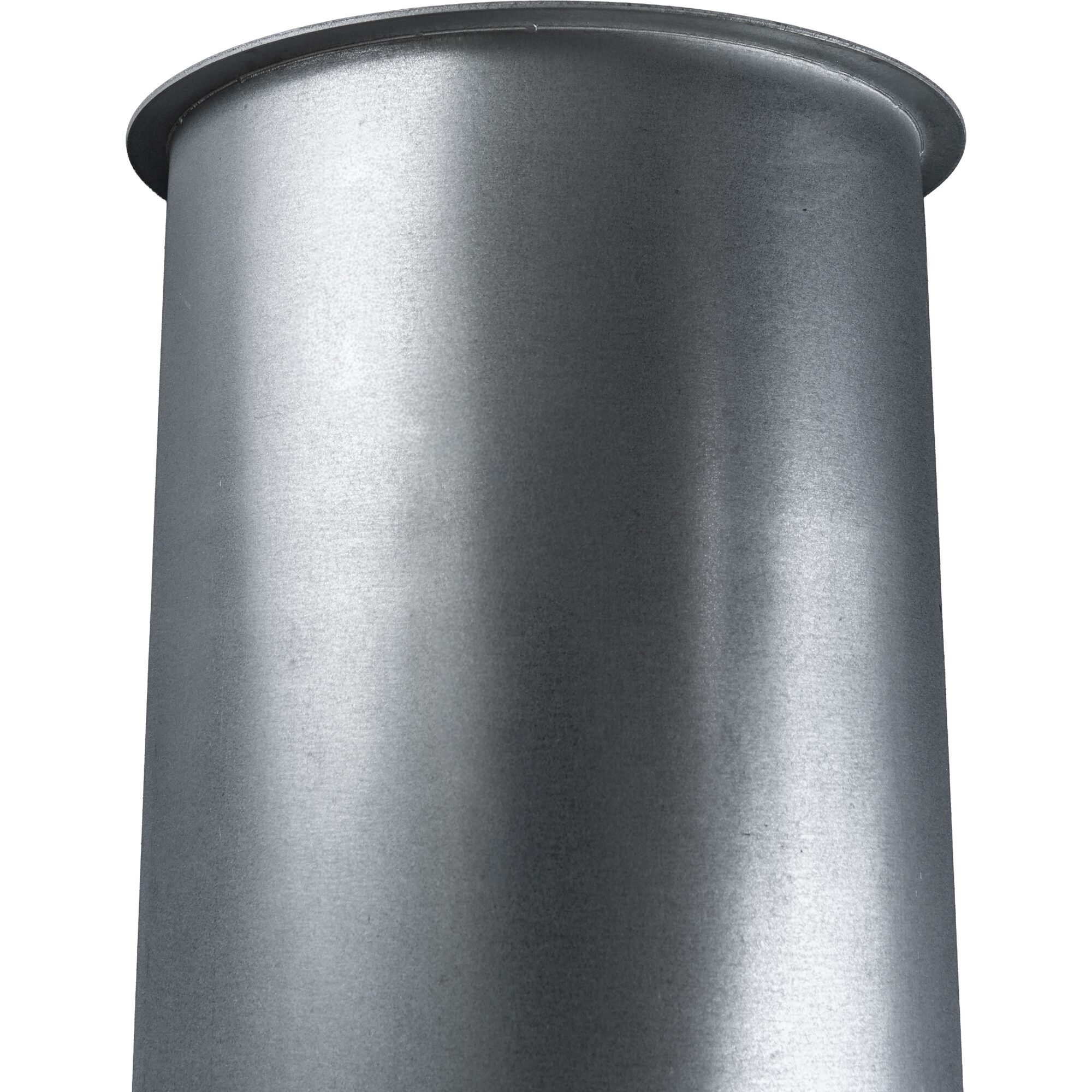

14544 BRG-100-2000-0,75-2-V 100 2000 0,75 5,4

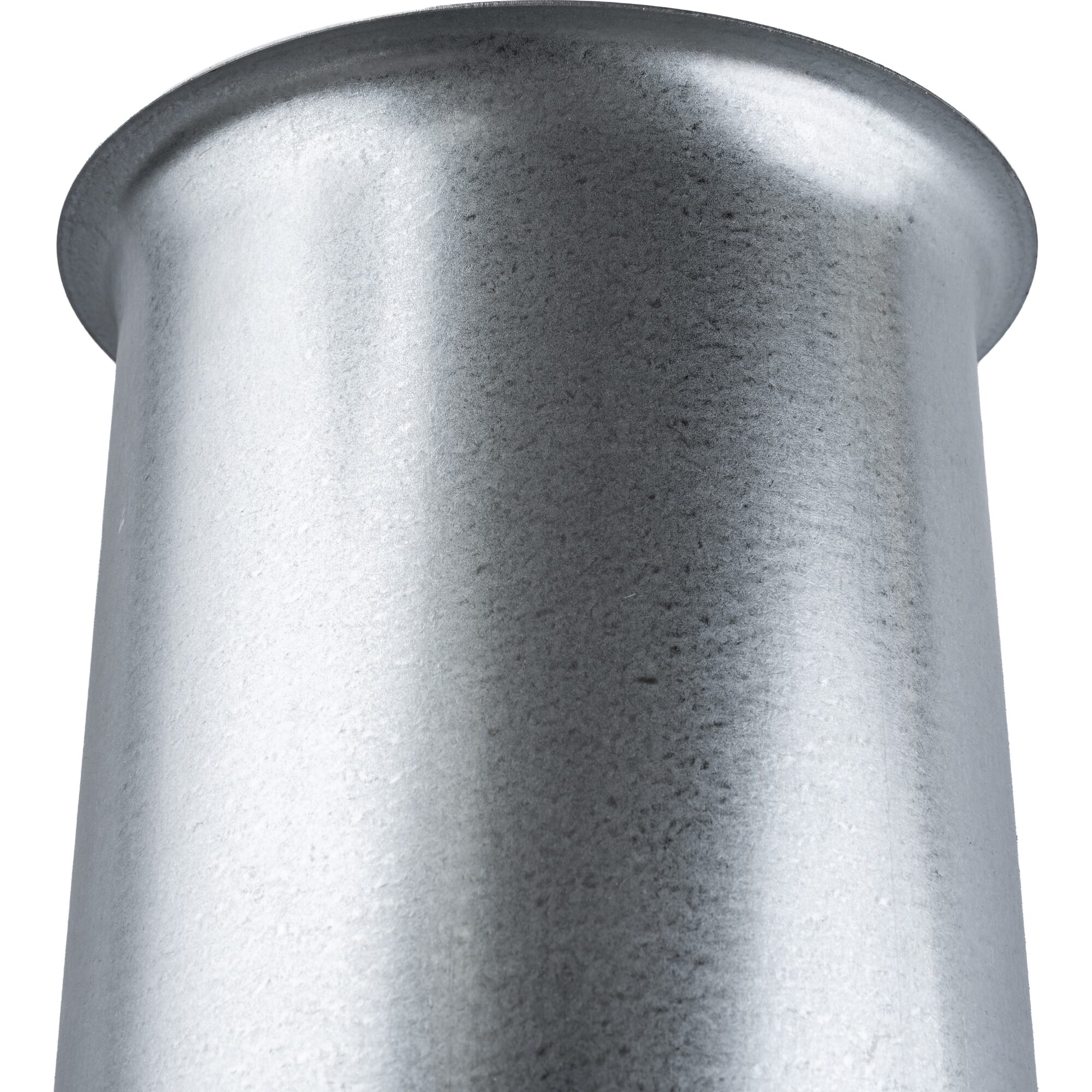

Einschieberohr Stahl-Bördelrand

Einschieberohr Stahl-Bördelrand

  • Stahlrohr verzinkt mit einseitigem Bördelrand.
  • Set, bestehend aus:
  • 1 - Einschieberohr mit einseitigem Bördelrand
  • 1 - O-Ring EPDM 70° 95x6 mm
  • Zur variablen Verlängerung von 30-500 mm
Material Stahl verzinkt

Varianten

Art Nr. Type Dimension [mm] Rohrlänge [mm] Wandstärke [mm] kg/Stk.
95186 BRG-E-100-500-0,75-1-V 98 500 0,75 1,2

Bögen Stahl-Bördelrand

  • Bögen aus verzinktem Stahl mit beidseitigem Bördelrand.
Material Stahl verzinkt
Dimension DN100

Varianten

Bild Art Nr. Type Bogen [°] Radius [Ø] Dimension [mm] Wandstärke [mm] kg/Stk.
14546 BRB-5-100-1-1-2-V 5 1 100 1 0,05

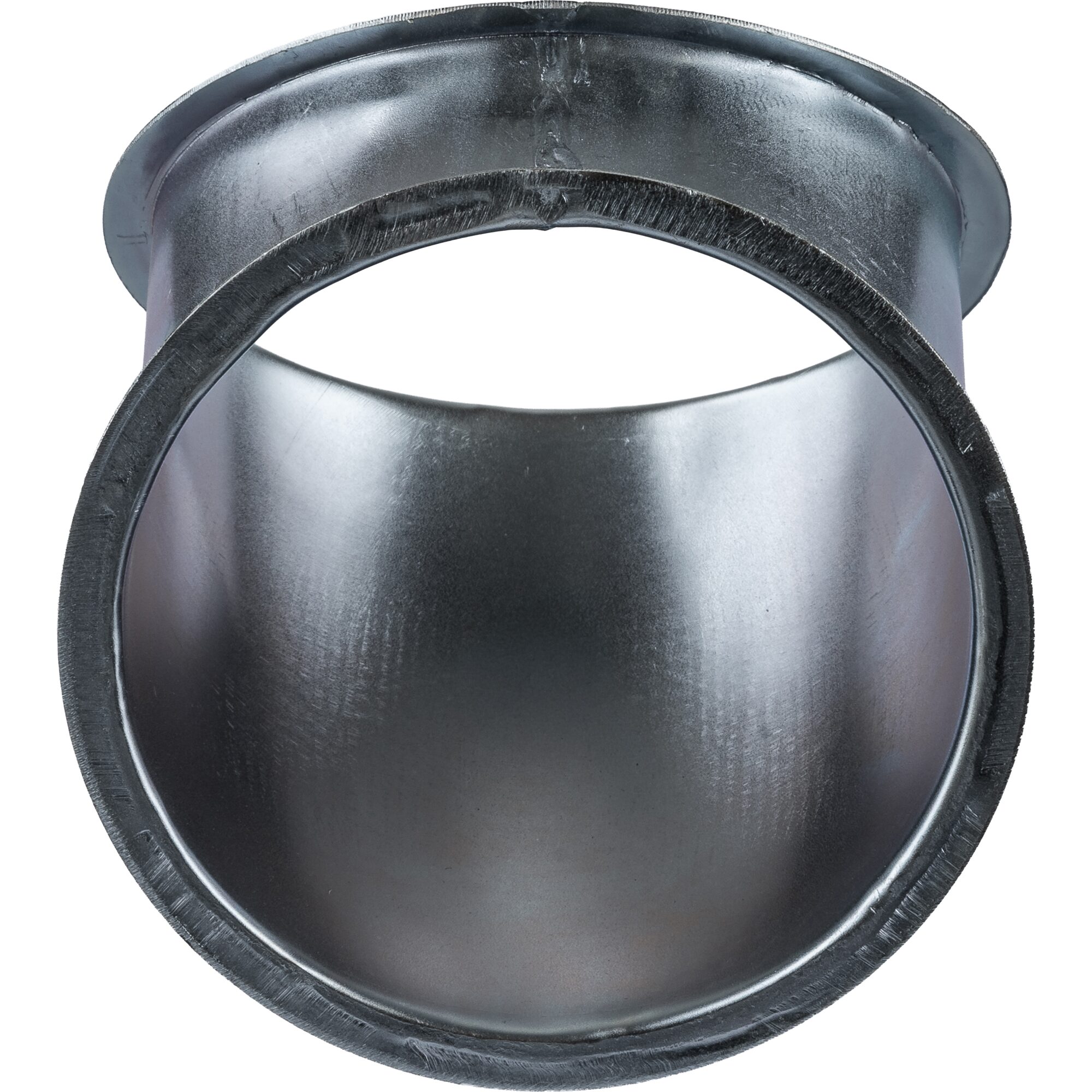

14547 BRB-15-100-1-1-2-V 15 1 100 1 0,1

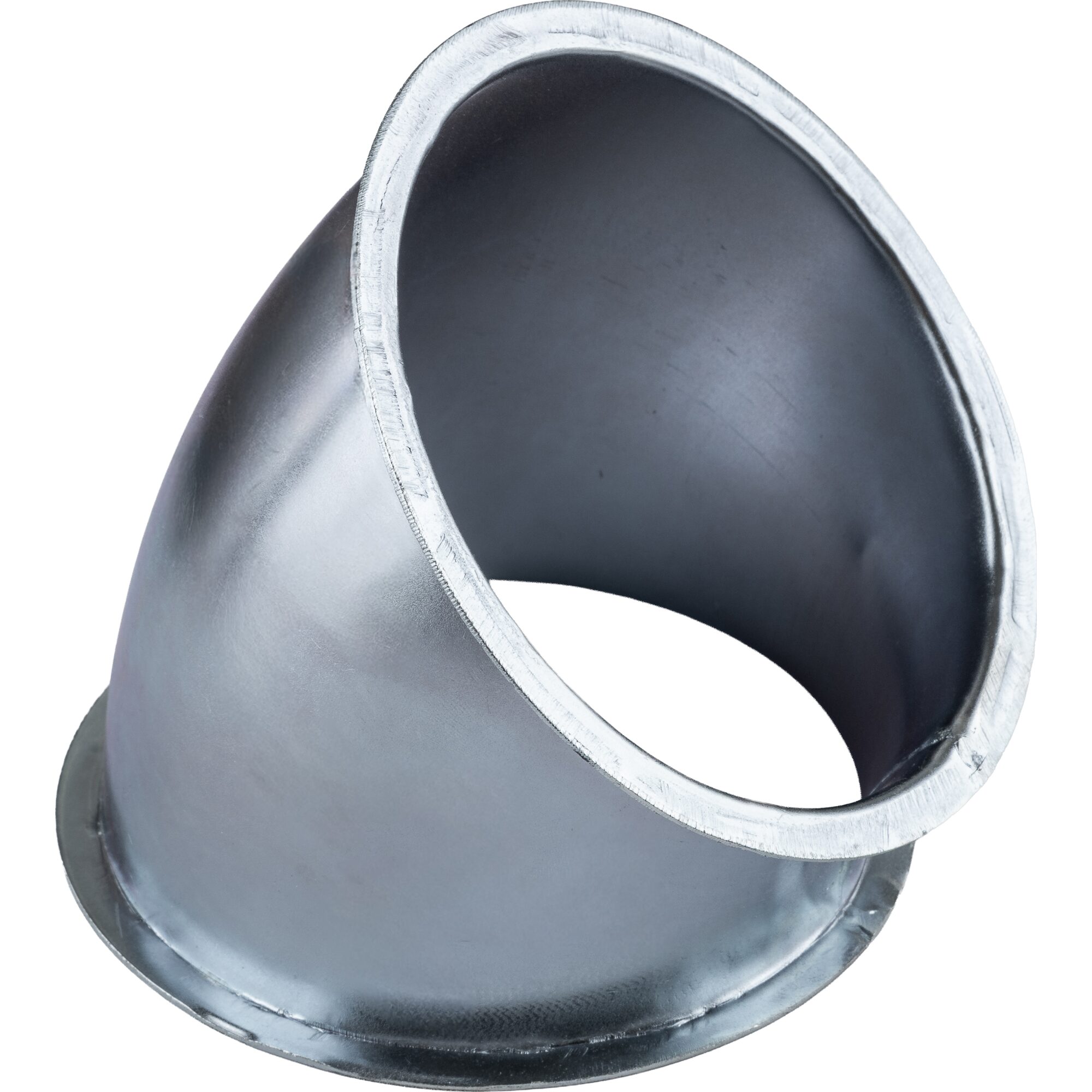

14548 BRB-30-100-1-1-2-V 30 1 100 1 0,2

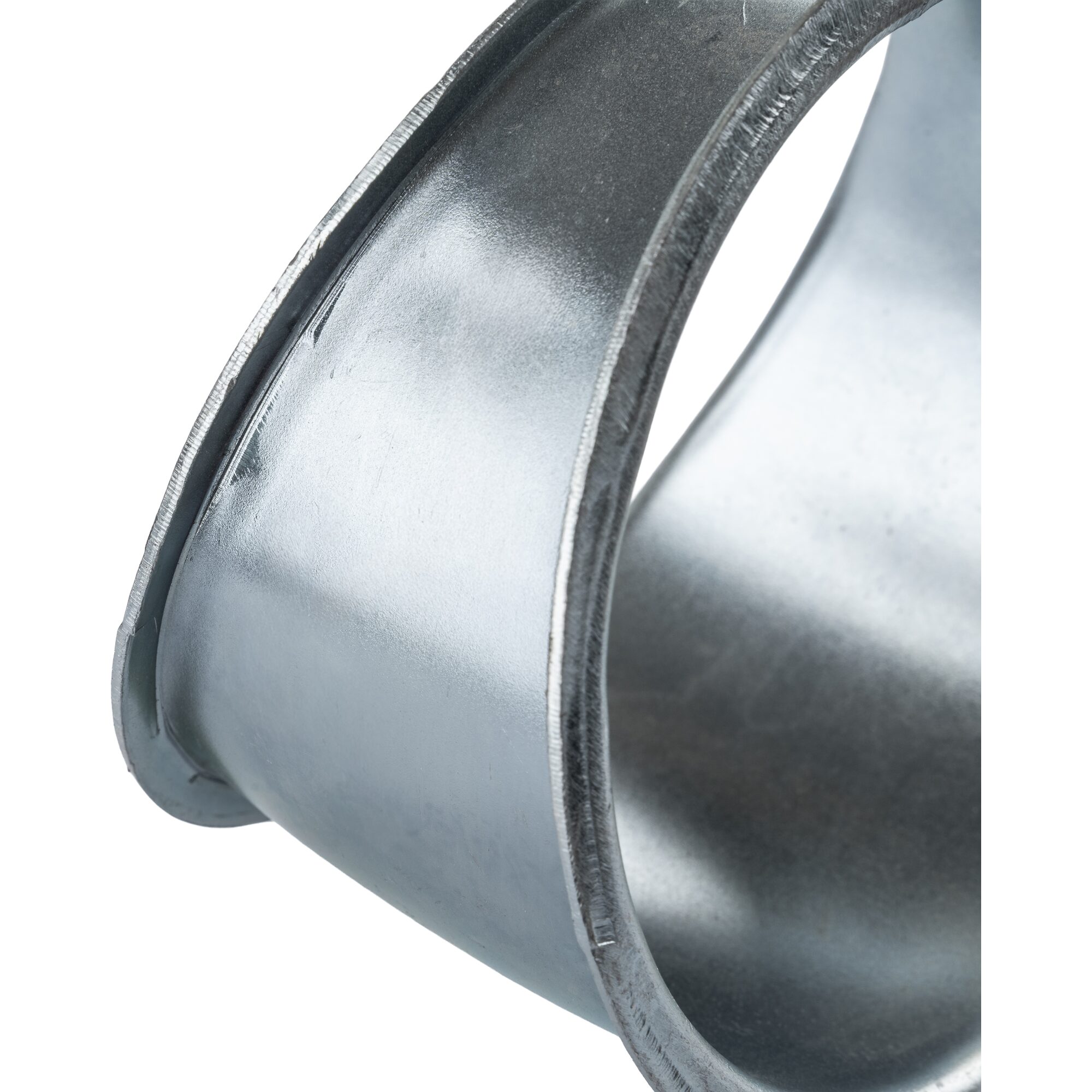

14549 BRB-45-100-1-1-2-V 45 1 100 1 0,35
14550 BRB-60-100-1-1-2-V 60 1 100 1 0,7
14567 BRB-90-100-1,5-2-V 90 1,5 100 1 0,6

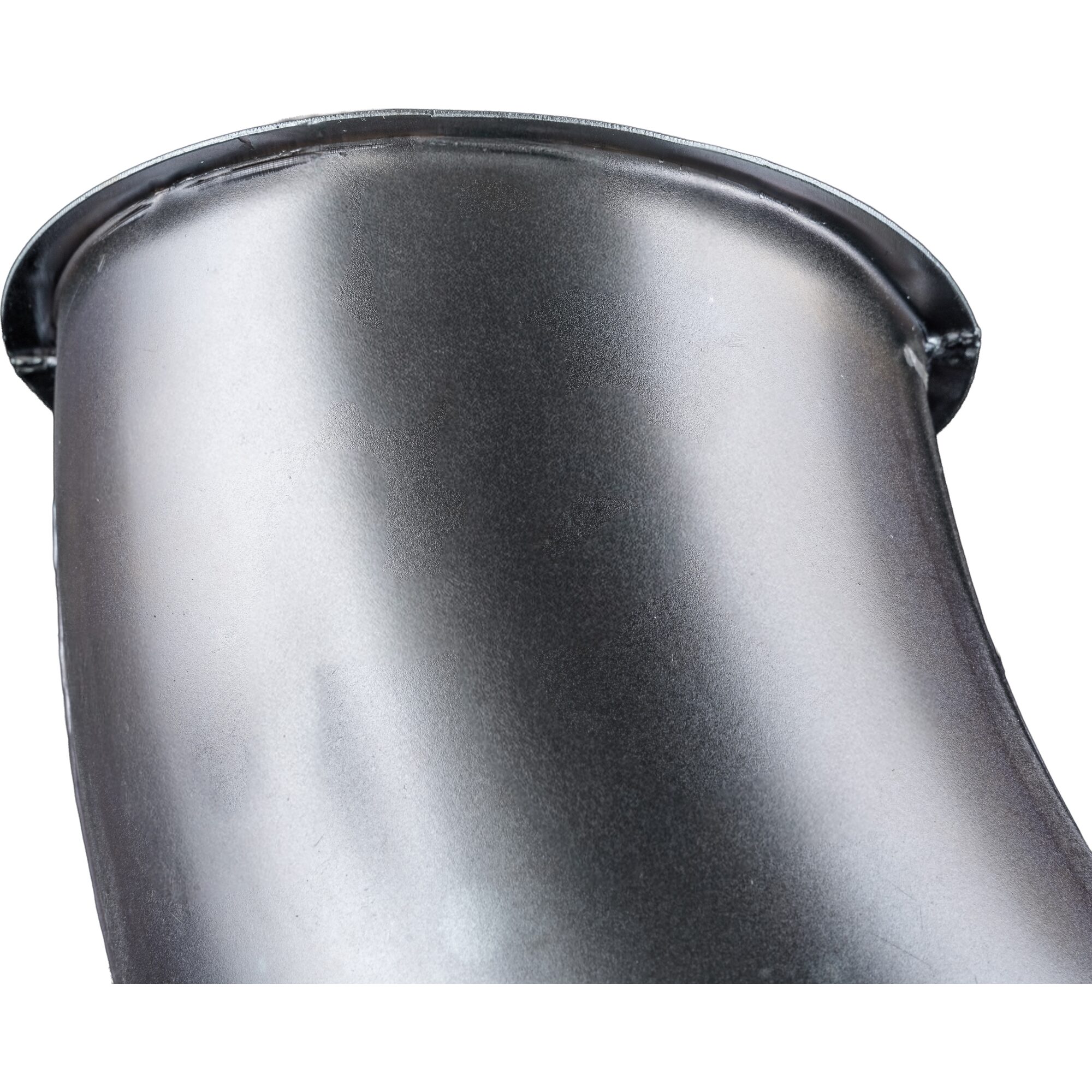

14551 BRB-90-100-2-2-V 90 2 100 1 1,0

Zubehör

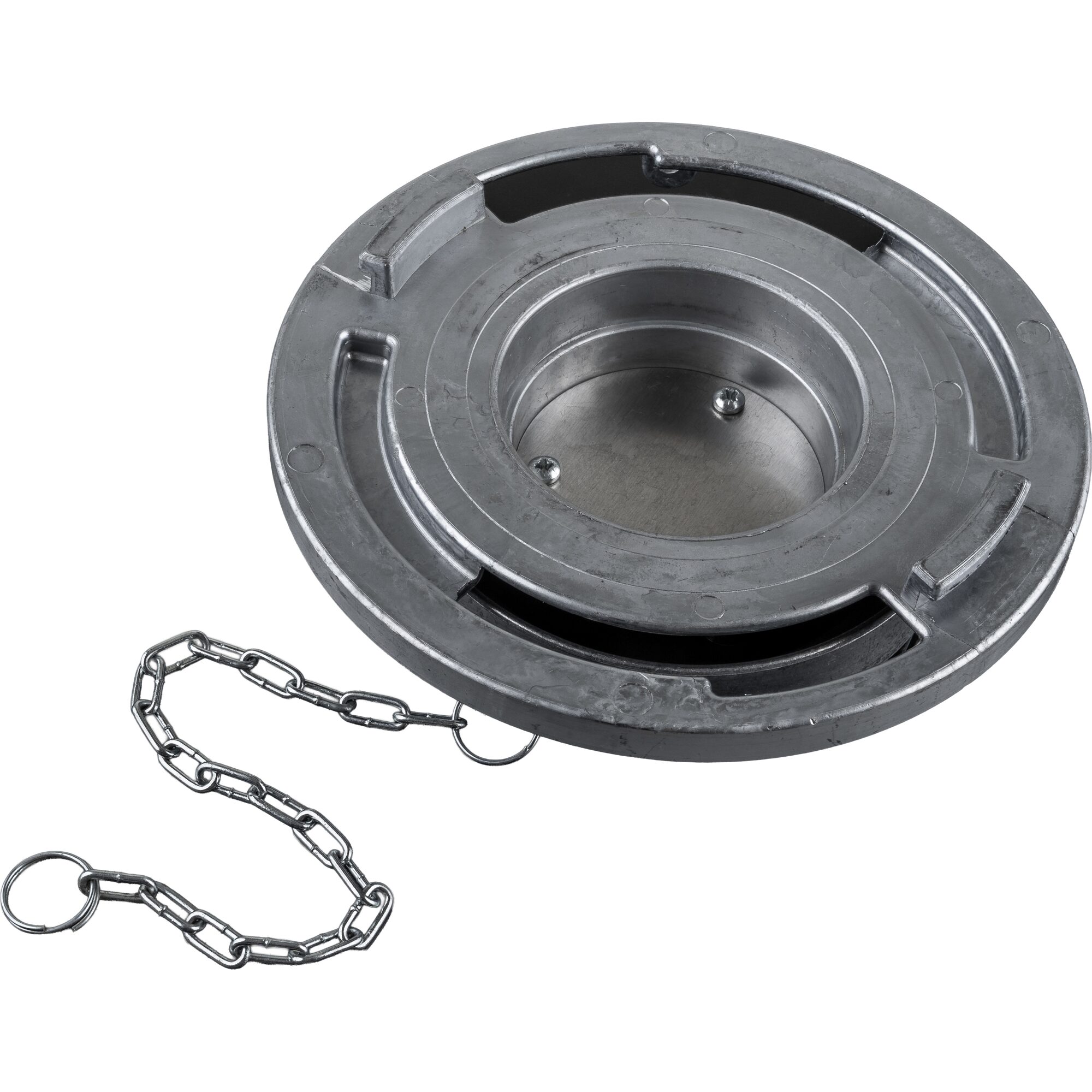

Blindkupplung belüftbar, inkl. Aufkleber

Blindkupplung belüftbar, inkl. Aufkleber

  • Die Größe des Luftdurchganges (Lüftungsquerschnitt) entspricht der ÖNORM M7137 (Absatz 4.2.1).
  • Die Blindkupplung kann sowohl im Innen- (abgedichtet) als auch Außenbereich (belüftbar) verwendet werden.

Varianten

Bild Art Nr. Type Dimension [mm] Luftdurchgang [cm²] kg/Stk.
15706 Storz Blindkupplung A-110mm, belüftbar 30cm² A-110 30 0,7
15649 Guillemin Blindkupplung 100mm, belüftbar 30cm² 100 30 1,4
14412 Kamlok Blindkupplung 100mm, belüftbar 30cm² 100 30 0,7
Blind-, Fest- und Saugkupplungen

Blind-, Fest- und Saugkupplungen

  • Verschiedene Kupplungen und Übergangsstücke für Pellet-Befüllsysteme.
  • Inklusive NBR-Dichtungen.

Storz Kupplungen

Bild Art Nr. Bezeichnung Dimension [mm] kg/Stk.
14525 Storz Blindkupplung A-110mm mit Kette 110 1,47
14471 Storz Festkupplung A-110mm 4" IG 110 1,6
14399 Storz Saugkupplung A-100mm für Schlauch NW 100mm 100 1,6

Kupplungen mit Bördelrand / Übergangsstücke

Bild Art Nr. Bezeichnung Dimension [mm] kg/Stk.

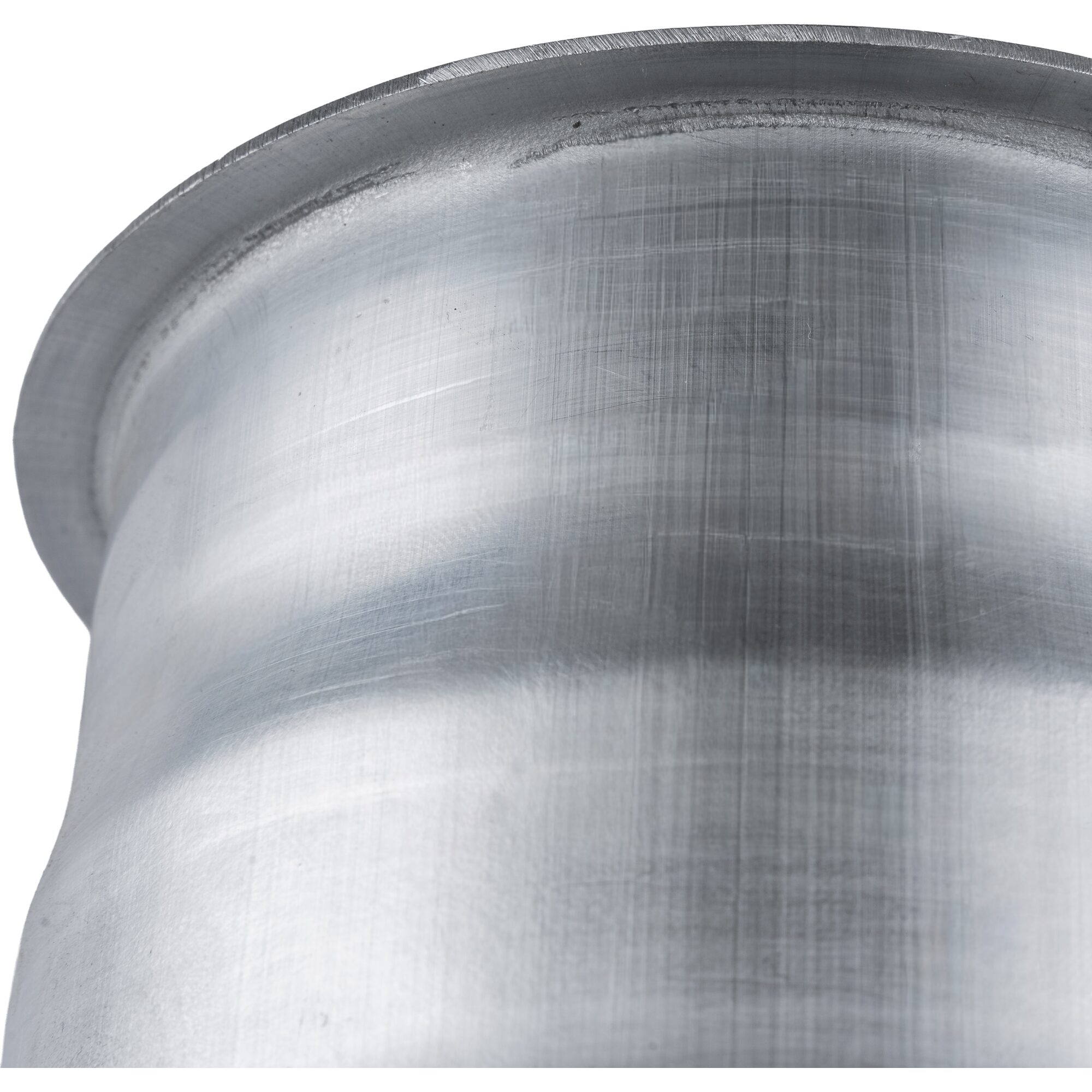

17568 Alu-Übergangsstück Bördelrand auf Alustecksystem (Muffe mit Gummidichtung / Bördelrand) 100 0,5

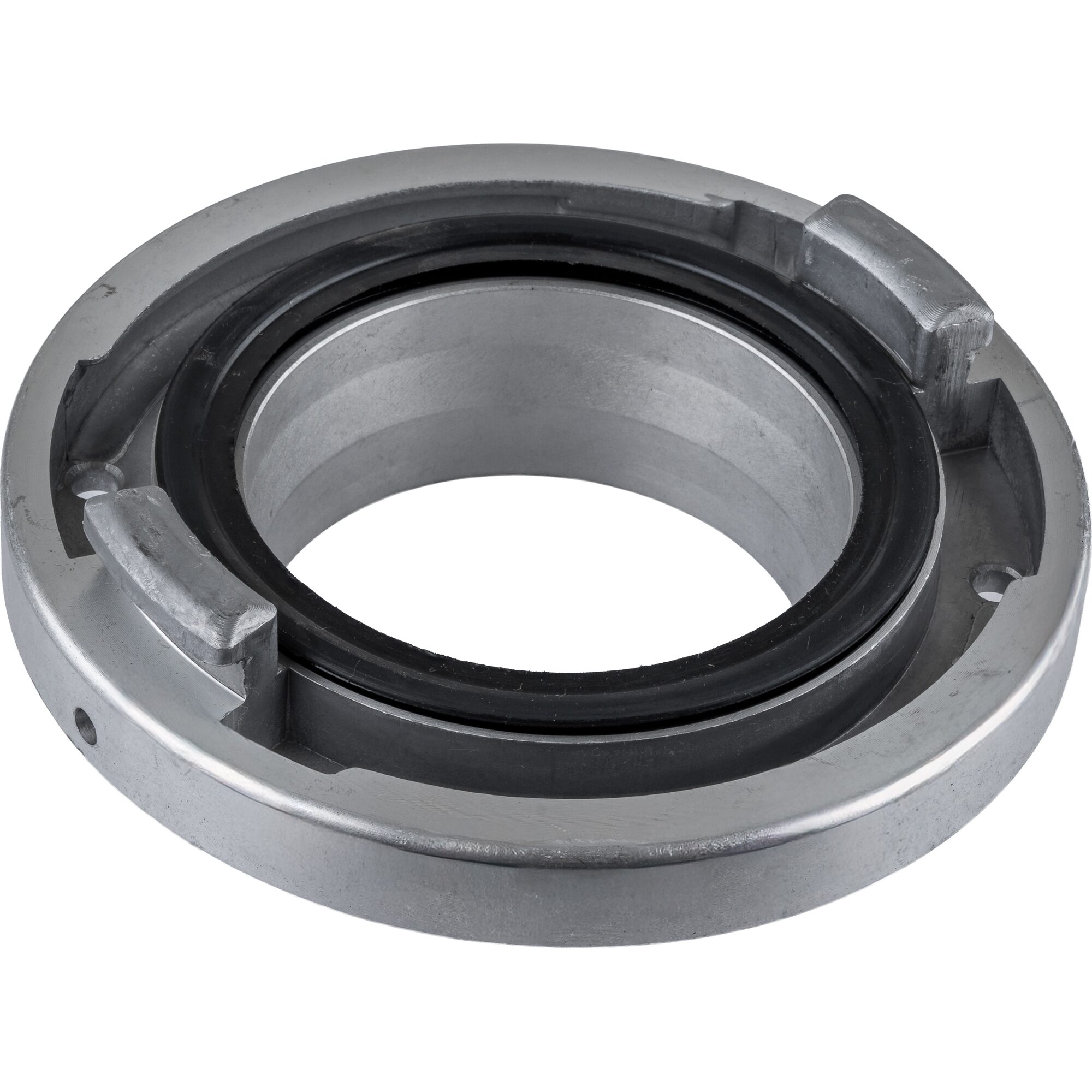

17502 Storz Festkupplung A-110mm mit Bördelrand 110 0,9
17504 Guillemin Festkupplung 100mm mit Bördelrand 100 0,53
14413 Kamlok Festkupplung 100mm mit Bördelrand und Lasche 100 0,7

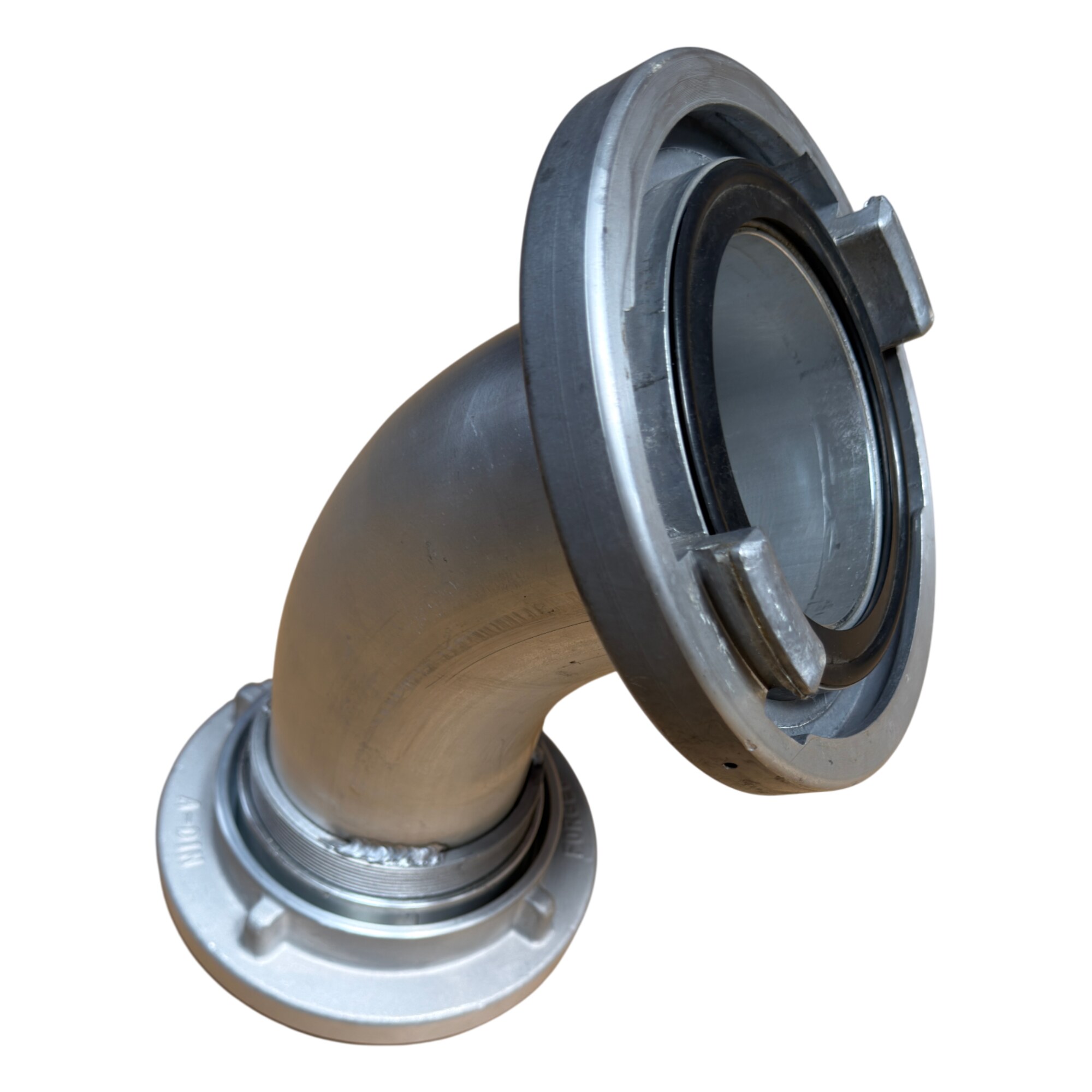

Alu-Verlängerungsbögen mit Storz Festkupplungen

  • Alu-Verlängerungsbogen 45° mit beidseits Storz Festkupplung inkl. NBR-Dichtungen.

Varianten

Art Nr. Bezeichnung Dimension [mm] kg/Stk.
14539 AVB-45-K-1 – Set: 1x Alubogen 45°, 2x A-Festkupplungen (eine Seite drehbar) 100 3
14536 AVB-45-K-2 – Set: 1x Alubogen 45°, 2x A-Festkupplungen (beide Seiten drehbar) 100 3

Sonderdrehteile auf Anfrage

  • Wir fertigen Sonderdrehteile individuell nach Ihren Anforderungen.

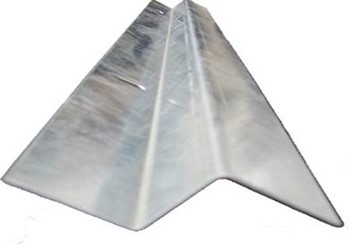

Türschienen Profil

Türschienen Profil

  • Set bestehend aus: Je 2 Stück Z-Profil Leisten, Stahl verzinkt, inklusive Sechskantschrauben und M10 Dübel, mit Plastik foliert
Material Stahl verzinkt

Varianten

Bild Art Nr. Type Länge [mm] kg/Set
17500 ZP-1 1000 2,6
17501 ZP-1,5 1500 3,9

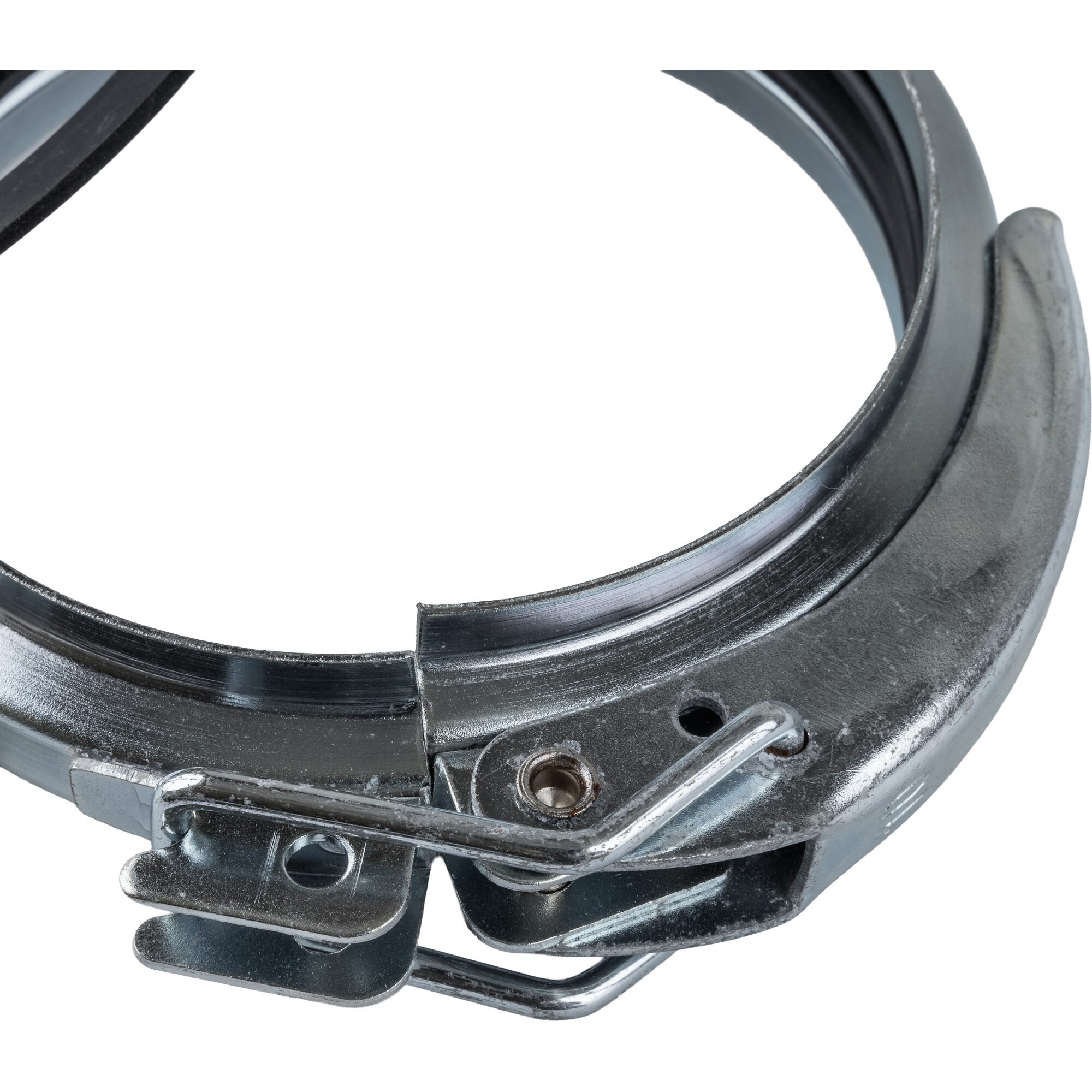

Spannring-Schelle aus Stahl verzinkt

Spannring-Schelle aus Stahl verzinkt

  • Spannring-Schelle aus Stahl verzinkt zum Verbinden von Bördelrand-Segmenten mit elektrisch leitfähiger Dichtung.
  • Set bestehend aus:
  • 1-Spannringschelle inkl. Profildichtung
  • 1-Flachdichtung aus NR/SBR, el. leitfähig
  • 4-Klebepunkte
  • Verpackt in einem Kunststoffbeutel
Material Stahl verzinkt

Varianten

Art Nr. Bezeichnung Dimension [mm] kg/Stk.
95181 Spannring-Schelle (Schnellverschluß) 100 0,21

Kupplungsschlüssel und Vorhängeschloss

  • Zubehör für Pellet-Befüllsysteme.

Varianten

Bild Art Nr. Bezeichnung kg/Stk.

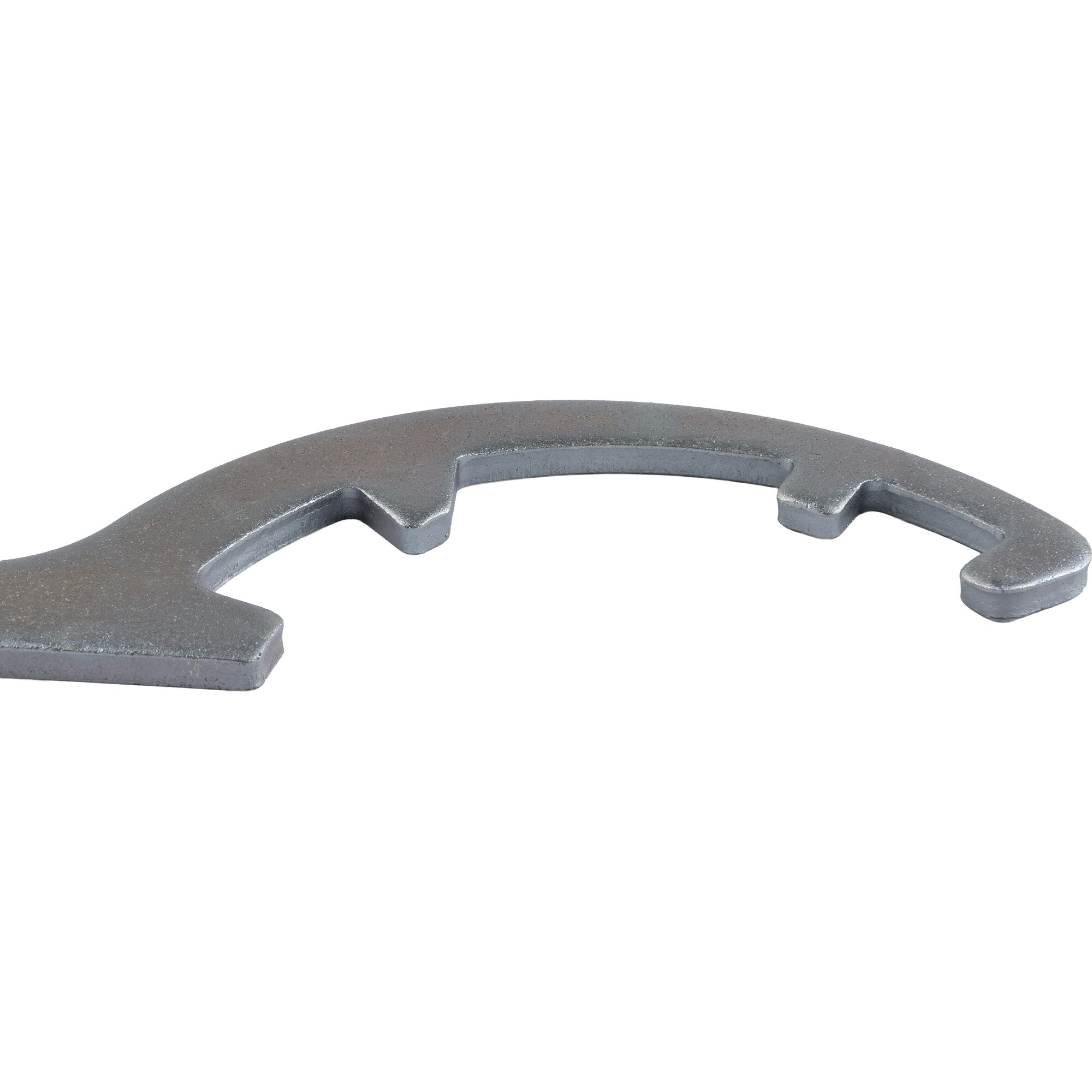

14537 Storz Kupplungsschlüssel A/B/C aus Stahl verzinkt 0,7
17467 VHS – Vorhängeschloss für Befüllset, aus Messing 0,1

Prallschutzmatten-SET

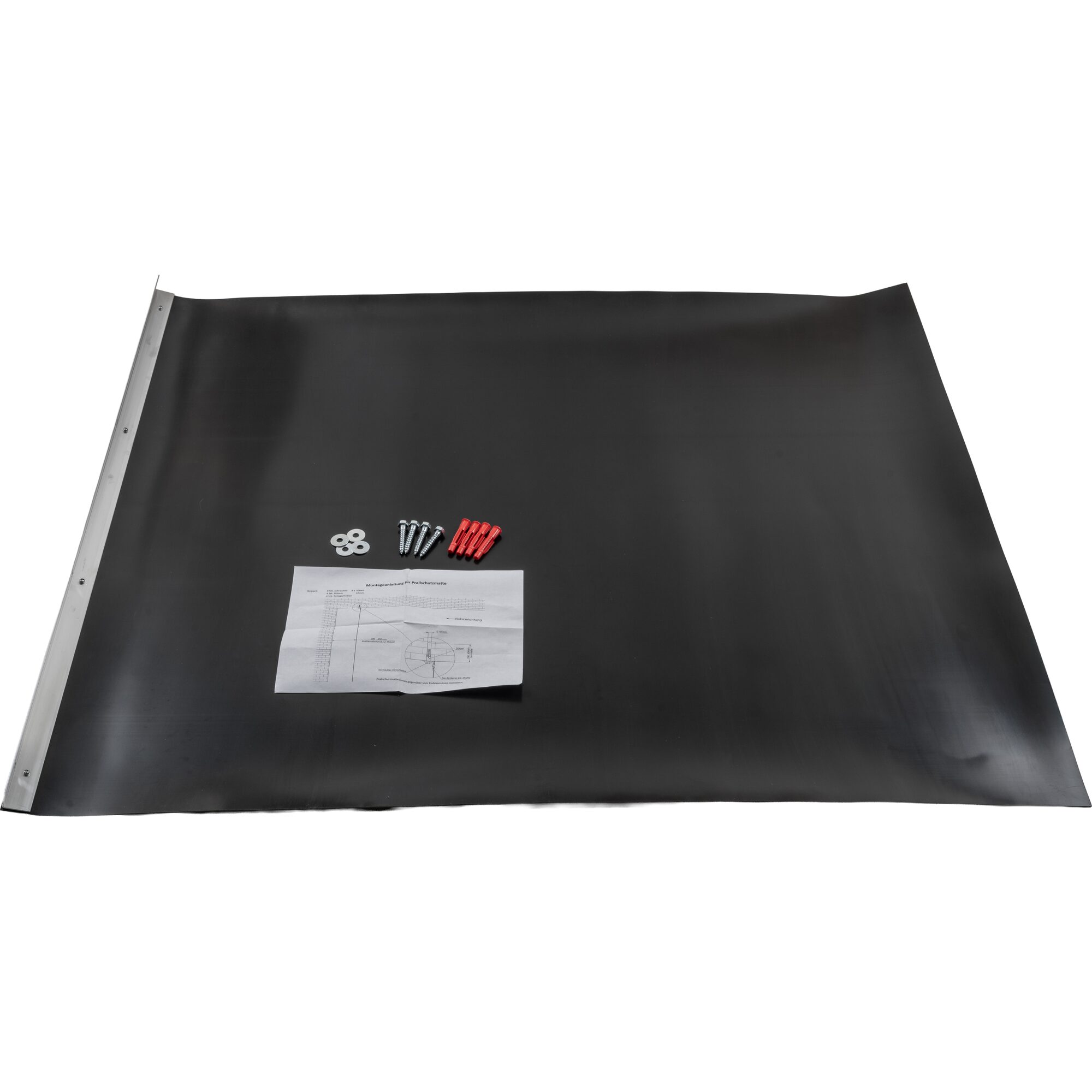

Prallschutzmatte SET

Prallschutzmatte SET

  • Set bestehend aus (verpackt im Karton):
  • 1 Stk. Prallschutzmatte, reißfest mit glatter PE-Oberfläche, B=995 x L=1200 x 1,5 mm
  • 1 Stk. Aluwinkel L=1000mm, 30x30mm mit Bohrungen für Deckenmontage, auf Prallmatte montiert (genietet)
  • 4 Stk. Sechskantschrauben M8x50mm, inkl. Beilagscheiben und Dübeln
  • Vormontiert und verpackt im Karton inkl. Montageanleitung
  • Andere Abmessungen auf Anfrage
Material PE / Aluminium

Varianten

Art Nr. Type Abmessungen BxL [mm] Mattenstärke [mm] kg/Set
95182 PSM-PE 995 x 1200 1,5 2,25

Pelletförderschläuche

PVC Spiralschlauch mit PU - Seele „Pellflex PU/AS“

  • Besonders robuster und flexibler PVC / PU / AS – Schlauch mit glatter Innenseele und eingebetteter Kupferlitze, elektrisch leitfähig.
  • Anwendung: Zum Absaugen und Transport von hoch abrasiven Medien bei Pellet, Hackschnitzel und Granulate.
  • Seele: PU – Transparent, spiegelglatt, entspricht BGA Anforderungen.
  • Decke: PVC – Transparent mit elfenbeinfarbiger Spirale und außenliegender PU – beschichteter Kupferlitze.
  • Saugleistung: 7m WS
  • Betriebsdruck: 6,5 bar
  • Temperatur: -15°C bis +60°C
  • Vorteile: 5x abriebfester als PVC, hohe Zug- und Reißfestigkeit, gute Chemikalienbeständigkeit, schwer entflammbar.
  • Abgabe nur in ganzen Rollen, keine Abschnitte möglich.
Material PVC / PU

Varianten

Bild Art Nr. Innen Ø [mm] Außen Ø [mm] Farbe Spirale Innenlage PU [mm] Gewicht [kg/m] Biegeradius [mm] Rollenlänge [m]
15538 51 61 weiß 0,5 0,92 210 25

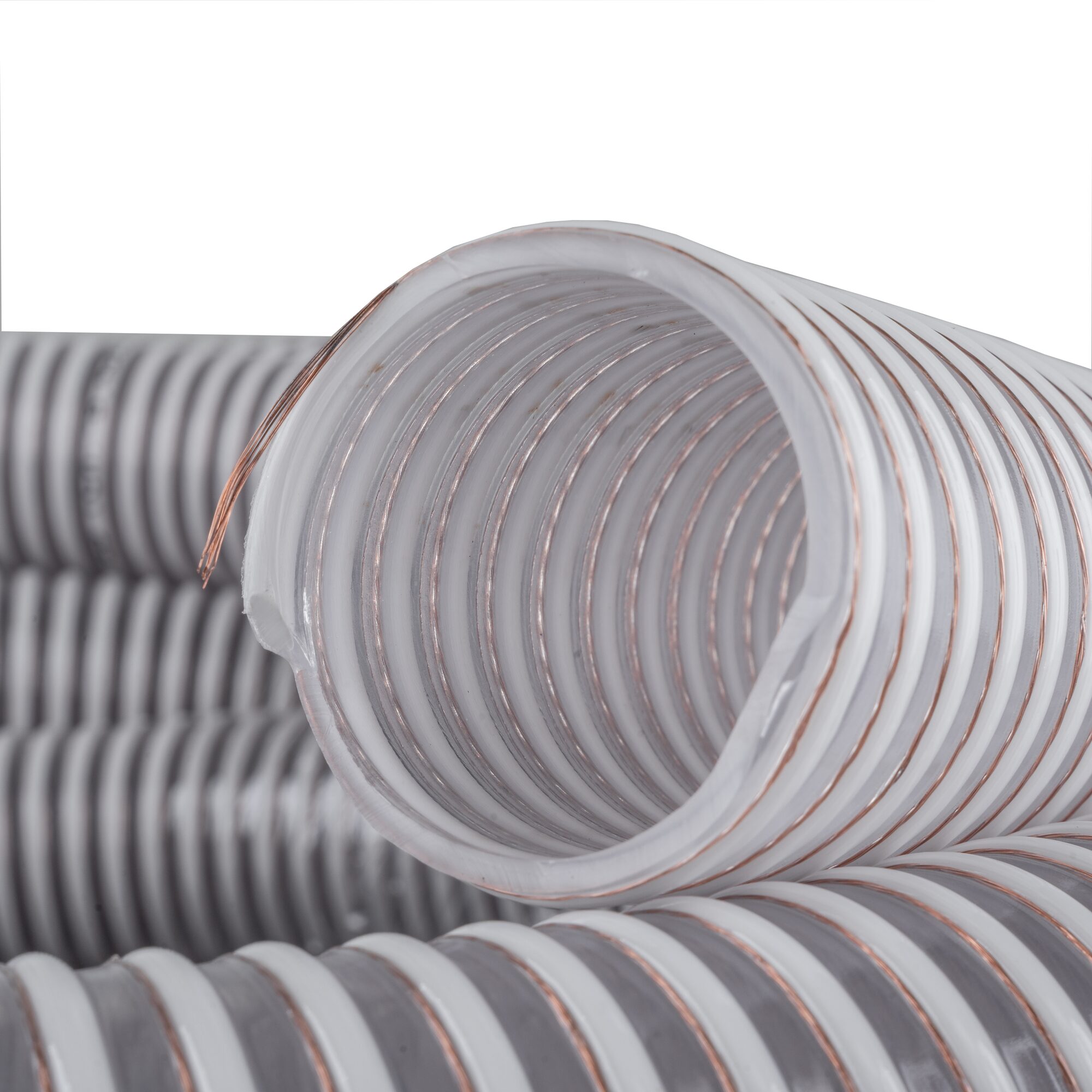

12810 51 61 weiß 0,5 0,92 210 50

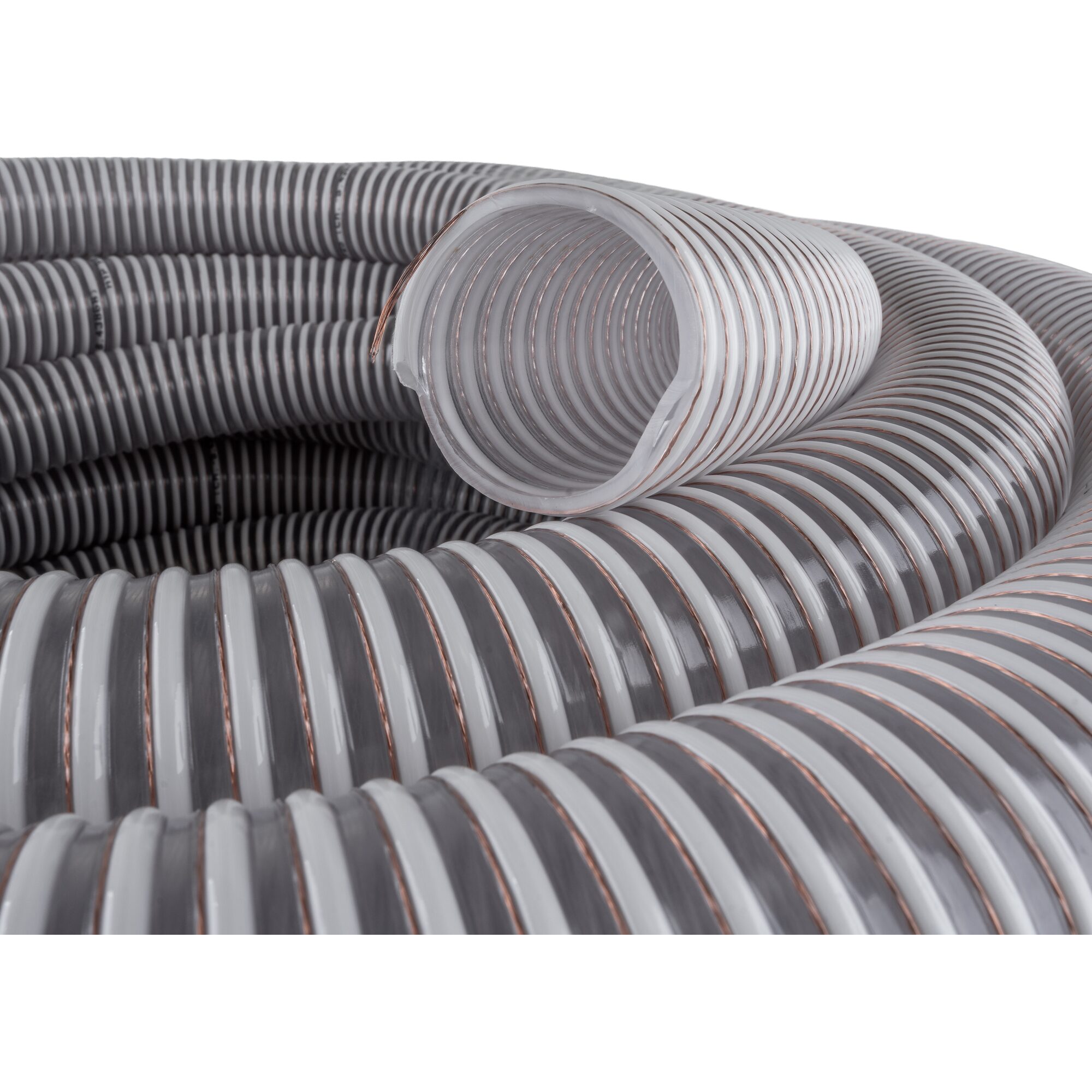

PVC Spiralschlauch mit PVC - Seele „Pellflex AS“

  • Flexibler PVC – Schlauch mit glatter Innenseele und eingebetteter Kupferlitze, elektrisch leitfähig.
  • Anwendung: Zum Absaugen und Fördern von Hackschnitzel, Pellets, Granulate und Flüssigkeiten.
  • Seele: PVC – Transparent, spiegelglatt.
  • Decke: PVC – Transparent mit elfenbeinfarbiger PVC-Spirale und außenliegender Kupferlitze.
  • Saugleistung: 7m WS
  • Temperatur: -15°C bis +60°C
  • Abgabe nur in ganzen Rollen, keine Abschnitte möglich.
Material PVC

Varianten

Bild Art Nr. Innen Ø [mm] Außen Ø [mm] Farbe Spirale Betriebsdruck [bar] Gewicht [kg/m] Biegeradius [mm] Rollenlänge [m]
17515 51 59 weiß 5 0,82 204 25
12812 51 59 weiß 5 0,82 204 50
